Linear推出高效率、輸入電流受限的降壓-升壓型超級電容器充電器 LTC3128，該器件具有用于單節或兩節串聯超級電容器的主動電荷平衡功能。LTC3128 具有一個能夠以 ±2% 的準確度設置為高達 3A 的平均輸入電流限值，可最大限度地縮短電容器再充電時間并避免電源遭受過載。高效率的主動電荷平衡免除了耗能的外部鎮流電阻器，從而可確保在電容器失配的情況下實現平衡的操作和充電，并減少再充電循環的次數。一個可編程最大電容器電壓箝位主動地監視和強制串聯堆棧中每個電容器兩端的電壓，以在電容器老化并產生不匹配的容量時確�？煽窟\作。低噪聲降壓-升壓型拓撲允許輸出超級電容器在高于或低于輸入的情況下充電。低 RDS(ON)、低柵極電荷同步開關可提供高轉換效率以盡量減少存儲元件的充電時間。這些特性的組合使得 LTC3128 非常適合對后備電源應用中的大型電容器提供安全的充電和保護。
LTC3128 的輸入電流限值和最大電容器電壓均采用單個電阻器進行編程。平均輸入電流在 0.5A 至 3A 的編程范圍內得到了準確的控制，而個別的最大電容器電壓則可設定在 1.6V 至 3.0V。LTC3128 的其他特點包括在突發模式 (Burst Mode®) 操作中從 VOUT 吸收的靜態電流 <1μA、準確的電源良好和電源故障指示器、以及熱過載保護。

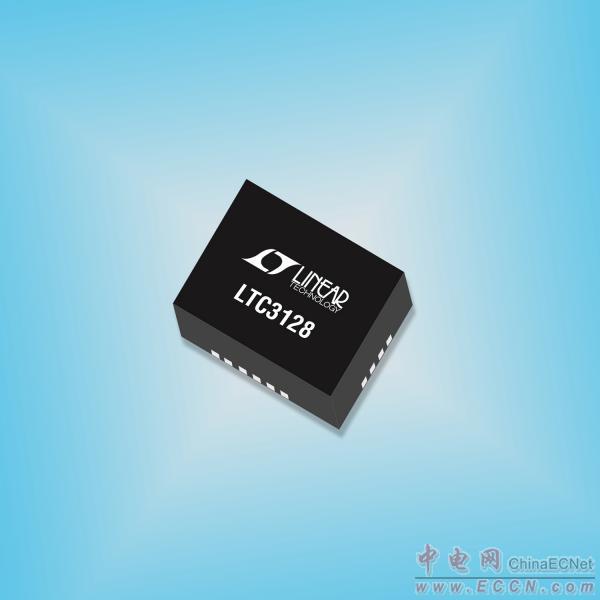

LTC3128 采用緊湊的耐熱增強型 4mm x 5mm QFN 和 24 引線 TSSOP 封裝，兩種封裝的器件均在 -40ºC 至 125ºC 的溫度范圍內工作。E 級器件的千片批購價為每片 3.95 美元。
性能概要：LTC3128
準確度為 ±2% 的平均輸入電流限值可編程至高達 3A
可程的最大電容器電壓限值
主動電荷平衡用于實現失配電容器的快速充電
VIN 范圍：1.72V 至 5.5V
VOUT 范圍：1.8V 至充電時從 VOUT 吸收 <1μA 的靜態電流
效率高達 96%
在停機模式中提供輸出斷接：<1μA IQ
準確的電源良好比較器
準確的電源故障指示器
耐熱性能增強型 20 引腳 4mm x 5mm x 0.75mm QFN 封裝和 24 引腳 TSSOP 封裝
照片說明：具 2% 準確輸入電流限制的 3A 降壓-升壓型超級電容器充電器
|
