Linear推出大功率兩相單輸出同步升壓型 DC/DC 控制器 LTC3784，該器件采用高效率 N 溝道 MOSFET 取代了整流升壓二極管。這款器件在無需任何散熱器的情況下，可從 12V 輸入以高達 97% 的效率產生 24V/12A 輸出。LTC3784 啟動時于 4.5V 至 60V 的輸入電壓范圍內工作，啟動后可保持輸入低至 2.3VIN 工作，并且能調節輸出電壓至高達 60V。
當配置為以突發模式 (Burst Mode®) 工作時，LTC3784 的 28µA 靜態電流使該器件非常適用于“始終保持接通”的汽車應用，在備用模式時可延長電池運行時間，同時保持輸出電壓處于穩壓狀態。強大的 1.2Ω 內置 N 溝道 MOSFET 柵極驅動器能快速地轉換大型 MOSFET。該器件的電流模式架構、時鐘輸出和相位調制使多個器件易于并聯以在多達 12 相工作，并適用于功率非常大的應用。LTC3784 可使用 75kHz 至 850kHz 的可鎖相開關頻率或 50kHz 至 900kHz 的可選固定頻率。此外，這款器件具備可調逐周期限流，可運用檢測電阻器或電感器 (DCR) 兩端的電壓降實現電流檢測。在輸入電壓可能高于穩定輸出電壓的保持有效應用中，LTC3784 允許同步 MOSFET 連續保持接通，以便輸出電壓以最小的功率損耗跟隨輸入電壓。此外，LTC3784 具備可調軟啟動、電源良好輸出，并在 -55ºC 至 150ºC 的工作結溫范圍 (MP 級) 內保持 ±1% 的基準電壓準確度。
LTC3784 采用 SSOP-28 和 4mm x 5mm QFN-28 封裝。LTC3784E 和 LTC3784I 版本工作在 -40ºC 至 125ºC 的結溫范圍。LTC3784H 版本保證工作在 -40ºC 至 150ºC 的工作結溫范圍。LTC3784MP 版本則保證工作在 -55ºC 至 150ºC 的工作結溫范圍。千片批購價為每片 3.76 美元。
性能概要：LTC3784
4.5V 至 60V 的寬 VIN 范圍，啟動后保持低至 2.3V 工作
高達 60V VOUT 工作
無負載時以 28µA 低靜態電流調節 VOUT
強大的 1.2Ω 柵極驅動器
效率高達 97%
同步 MOSFET 具備 100% 占空比能力
75kHz 至 850kHz 可鎖相頻率
50kHz 至 900kHz 可編程固定頻率
RSENSE 或電感器 DCR 電流檢測
電流模式控制
在 -55ºC 至 +150ºC 溫度范圍內具備 ±1% 基準電壓準確度
可編程軟啟動
多達 12 相的相位調制
電源良好輸出
擴展和工業溫度級版本：-40ºC 至 125ºC 工作結溫范圍
汽車溫度級版本：-40ºC 至 150ºC 工作結溫范圍
軍用溫度級版本：-55ºC 至 150ºC 工作結溫范圍

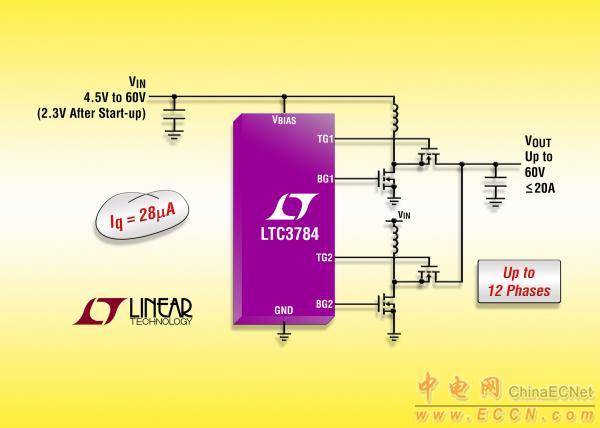

照片說明：60V 多相同步升壓型 DC/DC 控制器 |
