這里,我將要向大家介紹本人自制的一款小耳放.采用專用高性能芯片,制作容易,效果有保證,而且她的外觀絕對可以達到您的要求。

　　但必竟是在電腦上集成聲卡的效果不可能太好，而且背景噪音很大。于是就又打起了CD的主意，可是我家的一臺索尼的CD機不能直接連接耳機欣賞，沒有耳機放大器的功能。這可難不倒我們電子DIY愛好者。反倒是再次燃起了我的DIY熱情。^-^

　　說干就干，“實干家”的精神很重要，馬上上網找資料。不消半晌功夫，上了多個耳機論壇，找到了一大堆資料。最后經過一番仔細的分析研究，47耳放和小不點耳放，成了初步的目標。

　　對于分立件耳放因為工時長，容易失敗，高音質的元器件也不是容易找得到的，盡管有可能達到更好的音質可還是不行。

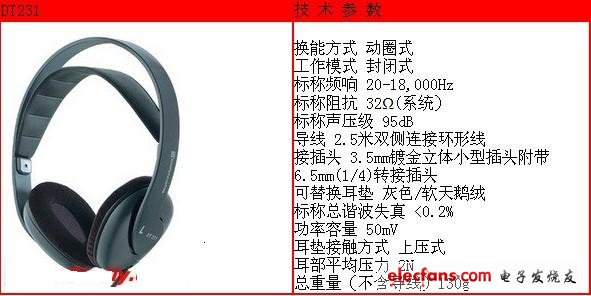

　　47耳放呢，她可以使用很高級的音頻運放來制作，而且電路簡單，容易成功，音質有保證。運放貴了點。另外對于這種設計一般比較適合于耳機阻抗64OHM以上的。不巧的是DT231是32OHM的。

　　圖 由運放等元器件構成的“47耳放”原理圖

　　再來看一看網上大為追捧的小不點耳放吧，她采用的專用IC，音質，信噪比同樣沒話說。芯片單價僅$0.95。更讓人不可思議的是她的供電只要兩只1.5V干電池就OK，牛啊!IC內部甚至集成了一只負壓泵電源電路，音頻放大部分實際上是工作在兩倍電源上!因而只要很低的供電就可以輸出達80MW/CH功率。而且具有無輸出電容的很多優點。無需多想，就她了�！�

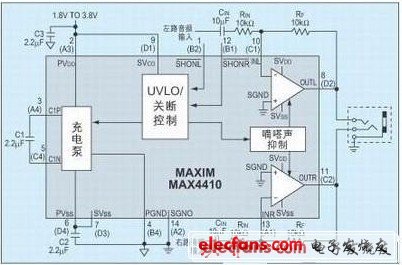

圖 MAX4410典型電路原理圖

　　芯片樣品可以從廠商那里去免費申請樣片。趕緊到MAXIM去填寫申請表，每次只可以申請兩片芯片。無耐，這芯片就是想買也找不到地方，真感謝MAXIM啊。

　　約一周后收到了一個小郵箱。打開郵箱一看，哎喲喲，這芯片的包裝真是小的離奇，是縮小型的14腳，個頭只有6mm*6.5mm吧。不過我不怕，嘿嘿!



　　MAX4410外形圖(1)                            MAX4410外形圖(2)

　　機殼我選作了一種很精致的帶蓋子和開關的4節5號電池盒(如圖)，這種電池盒在電子市場很容易得到。

圖　帶蓋子和開關的4節5號電池盒

　　挖掉中間的一片塑膠片，再在合適的地方打孔，盒子的空間剛剛好，不大不小，很緊湊 。

　　PCB部分，全板用刀子削成(當然刀功要好)芯片放在背面，其它的放在正面好了。PCB布線也要仔細考慮。幾只電阻可以用SMD的，電容要注意對音質的影響，我用了幾只高性能OS的固體電容，耦合用10UF10V，電源退耦用470UF4V的。 RCA信號插座用膠粘牢固。IC的PIN1和PIN12直接接電源即可。

　　最后的效果圖如下，請大家觀摩：

　　終于完工了，把耳機插到耳放上，再接好CD機——，哦，可以很明顯地感覺得到CD的音質果然比起電腦作信號來要更好，很明亮，清晰，這里耳放功不可沒。拔下耳放上的信號輸入線，音量開到最大也聽不到任何的噪音。

　　電流消耗在7-12MA之間，普通干電池可以用數十小時之久。兩枚電池總電壓不足1.8V時，聲音會(huì )時斷時續。

我司現在力推帶關斷功能130mW立體聲G類耳機放大IC CS4410 ,管教功能完全兼容MAX4410 ,產品資料及銷售聯絡(luò )信息請參看： http://www.webuyspringsrealestate.com/products_3695.htm
