Linear推出高效率、17V 輸入同步降壓型穩壓器 LTC3624，該器件可對低至 0.6V 的輸出提供高達 2A 連續輸出電流。同步整流提供高達 95% 的效率，而在突發模式 (Burst Mode®) 工作時僅需 3.5µA 無負載靜態電流。LTC3624 以固定的 1MHz 頻率切換，而 LTC3624-2 則開關在 2.25MHz。它們的恒定頻率、電流模式架構最大限度地降低了開關噪聲，同時提供非�？斓碾妷汉拓撦d瞬態響應。LTC3624/-2 在 2.7V 至 17V 輸入電壓范圍內工作，從而非常適用于單節或多節鋰離子電池組輸入以及 12V 中間總線供電系統。其 3mm x 3mm DFN 封裝、高開關頻率、以及纖巧和低成本的電容器和電感器相結合，可確保構成占板面積高度緊湊的解決方案。
LTC3624/-2 的 60ns 最短接通時間使該器件能夠用 2.25MHz 開關頻率 (LTC3624-2) 將16V 輸入降壓至 2.5V，而無脈沖跳躍，從而最大限度地減小了外部組件尺寸，可構成非常緊湊和高效率的 2A 降壓型解決方案。該器件的 3.5µA 靜態電流使其非常適用于要求最長電池運行時間的始終保持接通應用。就需要盡可能最低噪聲的應用而言，LTC3624/-2 可配置為以脈沖跳躍模式或強制連續模式運行，從而降低了噪聲和減少了潛在的 RF 干擾。其他特點包括電源良好電壓監視器、內部補償以及過熱保護。
LTC3624EDD 和 LTC3624EDD-2 采用 3mm x 3mm DFN-8 封裝，千片批購價為每片 2.95 美元。工業級版本 LTC3624IDD 和 LTC3624IDD-2 保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價為每片 3.25 美元。所有版本均有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3624。
性能概要：LTC3624/-2
寬 VIN 范圍：2.7V 至 17V
寬 VOUT 范圍：0.6V 至 VIN
最高效率為 95%
低 IQ：3.5μA，零電流停機
恒定頻率工作
1MHz：LTC3624
2.25MHz：LTC3624-2
可在超低 IQ 條件下執行低壓差操作
2A 額定輸出電流
±1% 輸出電壓準確度
電流模式工作以實現卓越的電壓和負載瞬態響應
脈沖跳躍、強制連續、突發模式工作
內部補償和軟啟動
過熱保護
緊湊的 8 引線 3mm x 3mm DFN 封裝

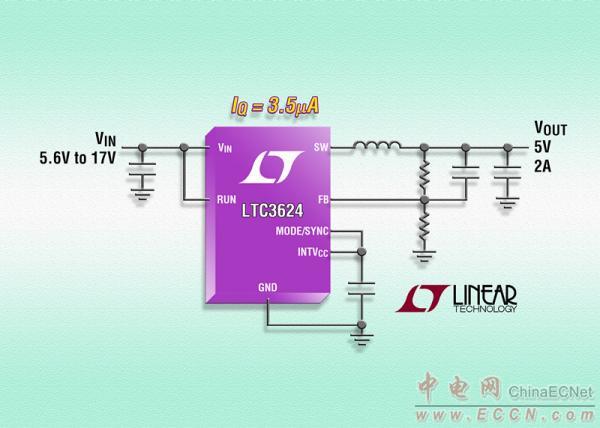

照片說明：17V、2A 同步降壓型穩壓器僅需 3.5µA 靜態電流 |
