Linear 推出可編程電壓監控器 LTC2933，該器件具備內置 EEPROM，可同時準確監視多達 6 個從 0.2V 至 13.9V 的電壓軌。LTC2933 無需用外部電阻器設定門限，提供 I2C / SMBus 接口以訪問內置 EEPROM，因此用戶可通過易于使用的 LTpowerPlayTM 圖形用戶界面快速地配置該器件和檢閱故障或不符合記錄的情況。6 個電壓監視通道 (包括一個高壓通道) 提供了輸入范圍的選擇和在溫度范圍內具保證的 1% 門限準確度。與較不準確的電壓監控器相比，LTC2933 的嚴格1% 電源門限準確度減小了所需的系統電壓裕度。
LTC2933 的每個通道可被設置為 256 種可用過壓 (OV) 和欠壓 (UV) 故障或報警門限之一，其可針對裕度調節目的而停用。這款高度可配置的器件提供了兩個通用輸入 (GPI)，這些 GPI 可以配置為手動復位、UV 停用、裕度調節使能或輔助比較器輸入。此外，三個通用輸入 / 輸出 (GPIO) 可對應以響應這些用戶定義輸入的任何組合及電源故障，也可配置為 /ALERT 輸出 (依據 SMBus 標準) 或中斷以提供最大的設計靈活性。對于所有的 GPIO 引腳均可以個別選擇輸出類型 (漏極開路或弱上拉)、極性和釋放延遲響應時間�？刹捎靡粋�(gè)經過良好調節的 3.3V 輸出來監視負電源。另外，還提供了三個可通過引腳來選擇的 I2C 地址。
LTC2933 專為提高諸多應用中的系統可靠性而設計，包括網絡(luò )服務器、數據存儲器、電信設備、工業控制和高可用性計算機系統等。LTC2933 采用一個 EEPROM 來存儲配置數據，該 EEPROM 在整個溫度范圍內進行了測試并保證至少能提供 10 年的數據保存期。
LTC2933 已開始供貨，有商用和工業溫度級版本，分別支持 0ºC 至 70ºC 和 -40ºC 至 85ºC 的工作溫度范圍。該器件采用小型 RoHS 兼容型 16 引腳 5mm x 4mm DFN 或窄型 16 引線 SSOP 封裝。千片批購價為每片 4.85 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC2933。
性能概要：LTC2933
監控 6 個電源
I2C 可調 UV 和 OV 跳變點
保證的門限準確度：±1%
I2C / SMBus 接口
內部 EEPROM
每通道 256 個可編程門限
每通道多達三個范圍設定值
兩個通用輸入
三個通用輸入 / 輸出
可編程輸出延遲
電源電壓范圍：3.4V 至 13.9V
從 V1 到 V4 電源電壓功率均分

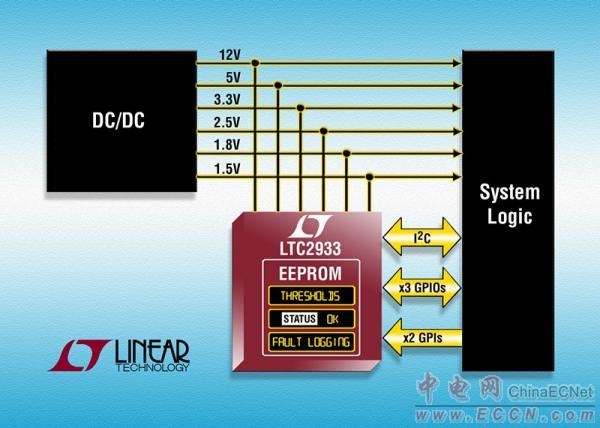

照片說明：準確度為 1% 的 6 通道電壓監控器具備可編程 OV/UV 跳變門限 |
