| 電容開關知識詳解 |
|
|
| 文章來源： 更新時間：2014/5/4 13:29:00 |
在線咨詢： |
| |

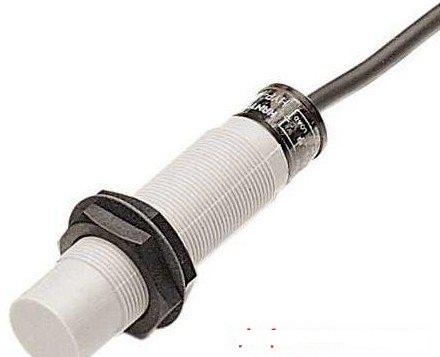

電容開關是一種高度智能化的物位測量產品，原理是采用先進的射頻電容技術，通過幾班電容的變化來測定物位并具有報警開關的開關器件。有單點、雙點、三點、四點可供選擇。
電容開關的主要特點
采用數據存儲技術，斷電后參數不丟失，可保存數據長達10年。
采用射頻電容測量及微控制器技術，可以檢測固體顆粒、粉料和液體（包括導電介質和非導電介質）尤其是可測量強腐蝕性介質；測量溫度可達180℃，耐壓可達4MPa.
能克服探頭上粘附層及物料噴濺對測量的影響。在這些場合，均不會(huì )產生誤動作。
只需按動設定按鍵，即可完成報警點的設置。設定按鍵還具有防振動特點，避免報警點被不必要地修改。
上限報警方式和下限報警方式可靈活設置。
采用聚四氟乙烯保護探極，適用于高溫、高壓環境。
電容開關的主要參數
環境溫度：-30～70℃；
環境濕度：≤95%RH；
防護等級：IP65；
電源：220V.AC±10%或24V.DC±15% ；
繼電器觸點容量：220V.AC/3A或24V.DC/5A；
相對介電常數：ε≥1.6；
延遲時間：0、2、4、8、1 6、3 2秒；
功耗：≤1W；
防爆等級：ExdⅡCT4
電氣接口：M20×1.5；
探極長度：350mm或由用戶指定；
過程溫度：普通-20～80℃；高溫-25～180℃；
過程壓力：-0.1～4.0MPa.
電容開關的原理
電容開關采用射頻電容技術，將容器內的物位變化量轉換成電容變化量，探極作為電容的一個極板，容器壁（或輔助探極）作為另一個極板，通過電子插件把電容量的變化轉換成脈沖頻率的變化，由微控制器來完成報警點的設定和報警動作的實現。它克服了以往傳統測量方式（如充放電法等）報警精度低、調校步驟復雜給用戶帶來的不便，通過一只設定按鍵來確認報警點，并將此報警點長期存儲。若需改變報警點，只需重新設定即可。
電容開關的安裝
電容開關安裝時應根據探極的不同形式及現場情況采取頂裝（從倉頂垂直安裝）或側裝（倉壁側面安裝）。
1、頂裝時，應選擇能避開進料時物料沖擊的位置安裝，與倉壁距離應大于200mm.側裝時應向下傾斜20～30°，以免探極嚴重掛料。
2、拆裝物位開關時，不要用手抱住殼體擰動，應使用扳手擰動過程連接件。
3、無輔助探極時，應保證物位開關殼體與金屬容器良好接觸(<1Ω)。
電容開關的應用
電容開關廣泛適用于石油、化工、電力、冶金、機械、食品、制藥、飼料 等行業的液體、粉料及固體的料位測量與控制。
|
| |
|
|
|
|
|
| |
|
| |
|
|
