Linear推出 USB 微型模塊 (μModule®) LTM2884，該器件整合了 USB 數據通信和 USB 電源，并針對地至地電位差和大共模瞬變提供了保護功能。堅固型接口和隔離使 LTM2884 非常適合那些在嚴苛的工業或醫療環境中部署 USB 的系統，此類環境需要提供針對接地電位差的保護。LTM2884 通過采用內部電感式信號隔離將一對 USB 信號收發器隔離開來，從而實現接地點的分離，可提供 2500VRMS 隔離度和 >30kV/µs 的出色共模瞬變抑制性能。
LTM2884 具有一個集成型、低 EMI、采用外部供電或 USB 供電的 DC/DC 轉換器，該轉換器負責為隔離式收發器供電，并可為 USB 外設或集線器 / 主機控制器提供高達 2.5W 的隔離電源。獨特的自動總線速度檢測功能允許 LTM2884 在集線器 / 主機 / 總線隔離應用中使用。面朝下游的集成型下拉電阻器和面朝上游的上拉電阻器自動配置以與下游器件的速度相匹配，從而使得 LTM2884 能夠監視總線速度并將總線速度報告主機。憑借 2500VRMS 電流隔離、集成型電源和 USB 2.0 兼容型收發器，LTM2884 無需外部組件，是一款適合隔離式 USB 通信的完整μModule 解決方案。
LTM2884 適合于眾多的應用，包括主機、集線器和外設隔離、以及 USB 串聯式總線隔離。ESD 保護等級達 ±15kV 的收發器可執行 USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作。一種暫停模式用于監視閑置狀態并將 VBUS 電流減小至 2.0mA 以下。集成型 DC/DC 轉換器能夠提供 2.5W (當連接至一個外部高電壓電源時) 或 1W (當連接至 USB VBUS 電源時) 輸出功率。
LTM2884 采用緊湊的 15mm x 15mm x 5mm 表面貼裝型 BGA 封裝，所有集成電路和無源組件都裝在這個符合 RoHS 要求的 μModule 封裝中。LTM2884 提供商用、工業和汽車級版本，分別支持 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 105°C 的工作溫度范圍。千片批購價為每片 17.35 美元。LTM2884 所在的 μModule 隔離器系列還包括具有隔離式 RS485、RS232、SPI、I2C 和 GPIO 的 μModule 隔離器。如需更多信息，請登錄 www.linear.com.cn/isolator。

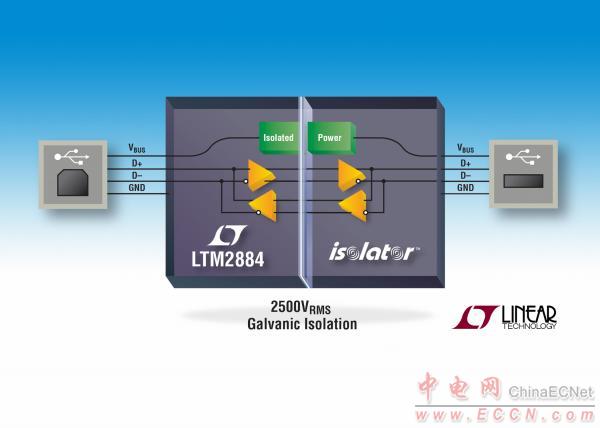

照片說明：μModule 隔離器結合了 USB 收發器和 2.5W 隔離電源
性能概要：LTM2884
UL (正待審批) 隔離式 USB 收發器：2500VRMS
可兼容 USB 2.0 全速和低速規格
集成化隔離型 DC/DC 轉換器，采用外部供電或總線供電
USB 總線速度的自動配置
可從外部輸入電源 (VCC = 8.6V 至 16.5V) 提供 2.5W (5V、500mA) 輸出功率
可從 USB 總線電源 (VBUS) 提供 1W (5V、200mA) 輸出功率
3.3V LDO 輸出提供收發器基準 VLO 和 VLO2
可承受高共模瞬變：30kV/μs
ESD：可在 USB 接口引腳上提供 ±15kV HBM
15mm x 15mm x 5mm 表面貼裝型 BGA 封裝
照片說明：μModule 隔離器結合了 USB 收發器和 2.5W 隔離電源 |
