Linear推出 1.5W 輸出 µModule® ( 微型模塊) DC/DC 轉換器 LTM8057 和 LTM8058，這兩款器件提供 2kV AC 電氣隔離 (生產測試至 3kV DC)，采用 9mm x 11.25mm x 4.92mm BGA (球珊陣列) 封裝。LTM8057 和 LTM8058 含有一個隔離式變壓器、控制電路、功率開關和容量適度的輸入及輸出電容。這兩款 µModule 轉換器是經過 UL60950 認證的組件，符合 #464570 文件要求。兩款器件都在 3.1V 至 31V 的輸入電壓范圍內工作，在副邊提供穩定的輸出電壓，電壓可調在 2.5V 至 12V (LTM8057) 和 1.2V 至 12V (LTM8058) 范圍。LTM8058 含有一個低噪聲線性后置穩壓器，在 300mA 時將輸出紋波降至 20µVRMS。在等級 2 污染環境*中，爬電距離和電氣間隙支持高達 250V 工作電壓，以在測試儀器、服務器、工業自動化、控制以及伺服系統中斷開接地環路。
LTM8057 在 –40ºC 至 +125 ºC 的溫度范圍內保持 ±5% 的輸出電壓調節準確度。LTM8058 的線性后置穩壓器在相同的溫度范圍內將輸出電壓調節準確度改善至 ±2.5%。此外，該后置穩壓器還具備低輸出紋波噪聲的優勢，從而提高了高準確度混合信號轉換器和精準運算放大器的性能。高 DC/DC 轉換效率和精心的封裝設計可在高達 110°C 的環境溫度下支持滿輸出功率。
LTM8057 和 LTM8058 有 3 種溫度級版本，E 級和 I 級的工作結溫范圍為 –40°C 至 +125°C，MP 級的工作結溫范圍為 –55°C 至 +125°C。所有版本有現貨供應。LTM8057 和 LTM8058 的千片批購價分別為每片 10.90 美元和 11.45 美元。* 污染度是根據環境中存在的干污染及凝結量進行的一種分級。這種分級是很重要，因為其對確保產品安全運作所需具備的參數存在影響。污染等級 2 指的是一種一般僅可能出現非導電污染或短暫凝結的環境，例如：辦公室、實驗室、試驗站等。
性能概要：LTM8057 / LTM8058
·2kV AC 額定隔離度 (3kV DC 測試)
·1.5W 輸出功率
·3.1V 至 31V 的寬輸入電壓范圍
·在整個溫度范圍內 (-40ºC 至 125 ºC) 具有 ±5% 準確度的可調輸出電壓
2.5V 至 12V (LTM8057) 1.2V 至 12V (LTM8058)
·在 300mA 時紋波為 20µVRMS 的低噪聲 LDO 輸出
·環境溫度高達 110°C 時支持滿輸出功率
·9mm x 11.25mm x 4.92mm BGA 封裝

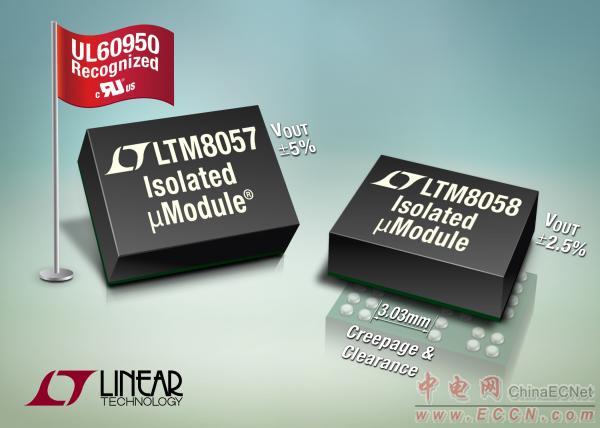

照片說明：經過 UL60950 認證的 2kV AC、1.5W 隔離式µModule轉換器 |
