HT8693是一款可支持寬供電電壓范圍（3V~9V）的D類音頻功率放大器，最大供電電壓可達到9V，在VDD=9V、THD+N=10%、4Ω負載下，能連續輸出11W功率。
HT8693具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創(chuàng )造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。

HT8693內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。此外，HT8693內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
11W (VDD=9V, RL=4Ω, THD+N=10%)
3.4W(VDD=5V, RL=4Ω, THD+N=10%)
7.05W (VDD=7.2V, RL=4Ω, THD+N=10%)
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛無鹵封裝，SOP8L-PP

應用
・藍牙音箱 ・便攜式音箱
・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・拉桿音箱
・平板電腦，筆記本電腦 ・便攜式游戲機
・小尺寸LCD電視/監視器 ・MP4, 導航儀

引腳信息

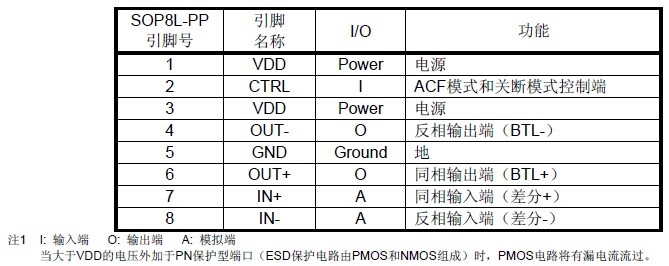

引腳定義

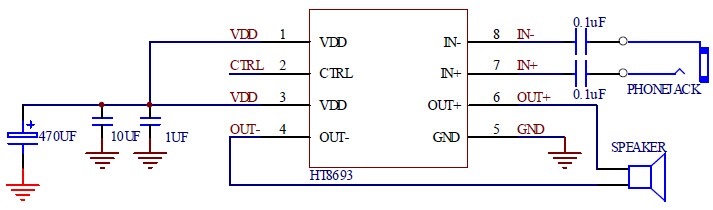

典型應用圖

HT8693 防破音10W單聲道D類功放IC，獨有防破音功能給用戶帶來HI-FI級的音質體驗,高達90%的效率保證在纖小的貼片封裝下提供最大11W的功率輸出，其3V-9V工作電壓范圍適合應用于兩節鋰電池供電的擴音器、藍牙音箱等產品，詳細的產品資料及銷售聯絡(luò )信息請參看：http://www.webuyspringsrealestate.com/products_3699.htm
