Linear推出2A、42V 輸入同步降壓型開關穩壓器 LT8609。該器件采用獨特的同步整流拓撲，在 2MHz 頻率切換時可提供 93% 的效率，從而使設計師能夠避開 AM 收音機等關鍵的噪聲敏感頻段，同時提供了占板面積高度緊湊的解決方案。突發模式 (Burst Mode®) 工作在無負載備用情況下可保持低于 2.5µA 的靜態電流，從而使該器件非常適合始終保持接通的系統。LT8609 的 3.0V 至 42V 輸入電壓范圍使其非常適合汽車應用，此類應用必須在低至 3.0V 的最小輸入電壓和超過 40V 的拋負載瞬變情況下于冷車發動和停-啟期間進行調節。其內部 3.5A 開關可提供高達 2A 的連續輸出電流，峰值負載電流則高達 3A。
LT8609 可在所有情況下保持 200mV (在 1A) 最低壓差電壓，從而能夠在汽車冷車發動等情況下有出色表現。擴展頻譜頻率調制和特殊設計技術提供了低 EMI 工作，以在汽車和工業環境中最大限度地減輕噪聲問題。此外，快速的最短接通時間僅為 45ns，這使該器件在 16V 輸入至 1.5V 輸出時能夠以 2MHz 恒定頻率切換。LT8609 的 10 引線耐熱性能增強型 MSOP 封裝和高開關頻率允許使用小型外部電感器和電容器，從而構成了占板面積緊湊和高熱效率的解決方案。
LT8609 采用內部上管和下管高效率功率開關，在單一芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時保持高效率，同時使輸出紋波低于 10mVPK-PK。獨特的設計技術和新的高速工藝使該器件在寬輸入電壓范圍內實現高效率，同時 LT8609 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護。
LT8609EMSE 采用耐熱性能增強型 MSOP-10 封裝，每片價格為 2.50 美元。工業溫度版本 LT8609IMSE 經過測試，保證工作在 –40°C 至 125°C 的工作結溫范圍，價格為每片 2.75 美元。所有價格均為千片批量的單片價格，所有版本都有現貨供應。

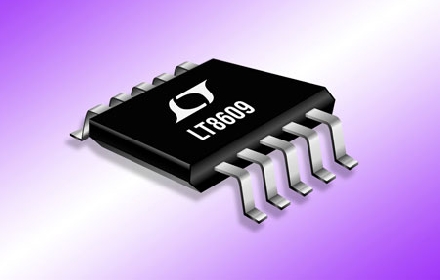

照片說明：42V、2A、2.2MHz 同步降壓型 DC/DC 轉換器工作在 3.0V 至 42V 輸入電壓范圍
性能概要：LT8609
·寬輸入電壓范圍：3.0V 至 42V
·2A 連續輸出電流和 3A 峰值電流能力
·超低靜態電流突發模式工作：調節在 12VIN 至 3.3VOUT 時 IQ = 2.5μA ，輸出紋波 <10mVP-P
·在 fSW = 2MHz 時高效率同步工作：在 1A、12VIN 至 5VOUT 時提供 93% 的效率
·快速的最短開關接通時間：45ns
·擴展頻譜頻率調制以實現低 EMI
·在所有情況下保持低壓差
·0.8V 最低輸出電壓
·允許使用小型電感器
·可調和可同步的頻率范圍：200kHz 至 2.2MHz
·電流模式工作
·準確的 1V 使能引腳門限
·內部補償
·輸出軟啟動和跟蹤
·小型耐熱性能增強型 10 引線 MSOP 封裝 |
