Linear推出高性能數字溫度測量 IC LTC2983，該器件以 0.1°C 的準確度和 0.001ºC 的分辨率直接實現 RTD、熱電偶、熱敏電阻器和外部二極管的數字化。高性能模擬前端整合了低噪聲、低漂移緩沖 ADC 和每個傳感器所有必需的激勵及控制電路。測量是在數字引擎控制的情況下進行，結合每個要求的所有算法和線性化功能。LTC2983提供了一個可與幾乎任何傳感器相連的多路復用型高精度接口。其可利用熱電偶進行絕對微伏級信號的精確測量以及從 RTD 和熱敏電阻實施比例式電阻測量，對測量結果進行線性化處理并以 ºC 或 ºF 為單位輸出結果�？商峁┒噙_ 20 個模擬輸入，并能夠以攝氏度或華氏度為單位輸出數字化的測量結果。SPI 接口可與幾乎所有的數字系統配合工作，而一個具有下拉菜單的綜合型軟件支持系統則實現了 LTC2983 的簡易定制。

簡單但功能豐富的 LTC2983 可連接多種溫度傳感器，包括 B、E、J、K、N、S、R、T 型熱電偶，兩線、三線或四線 RTD，2.25 kΩ 至 30 kΩ 熱敏電阻以及溫度檢測二極管。LTC2983 無需放大器、負電源或電平移位電路，就可與以地為基準的傳感器工作。該器件用三個采用內部 10ppm/ºC 基準的高準確度 24 位ΔΣ ADC 同時對多個信號進行數字化處理�？捎萌魏晤�(lèi)型的外部傳感器進行自動熱電偶冷結點補償。芯片包括了適用于所有常見類型傳感器的線性化算法。定制傳感器可利用編程到芯片中的定制系數實現線性化。兩個可編程激勵電流源具備電流反向和確定電流范圍的功能，以提高準確度和降低噪聲。為了確保準確的電阻測量，電流反向功能消除了電阻傳感器中的熱電偶效應。傳感器特定的故障檢測可提示用戶發生了短路、開路、過熱、溫度過低和超出了 ADC 范圍。

LTC2983 可提供商用和工業溫度版本，分別支持 0ºC 至 70ºC 和 –40ºC 至 85ºC 的工作溫度范圍。LTC2983 采用符合 RoHS 要求的 7mm x 7mm LQFP-48 封裝。千片批購價為每片 19.49 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC2983。

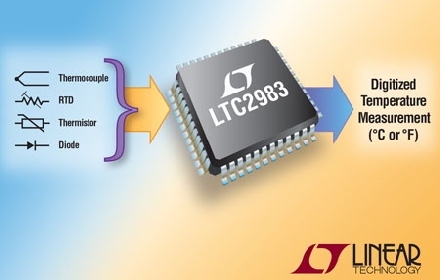

照片說明：完整的 20 通道數字溫度測量 SoC

性能概要：LTC2983

· 可直接對 RTD、熱電偶、熱敏電阻和二極管進行數字化處理

· 2.85V 至 5.25V 單電源

· 20 個靈活的輸入允許使用多種類型的傳感器

· 自動熱電偶冷結點補償

· 標準和用戶可編程系數用于實現熱電偶、RTD 和熱敏電阻的線性化

· 可配置的兩線、三線和四線式 RTD 配置

· 無需負電源可測量負的熱電偶電壓

· 燒毀、短路和故障的自動檢測

· 緩沖輸入允許外部保護及直接連至電阻傳感器

· 同時 50Hz / 60Hz抑制

· 包括 10ppm/ºC (最大值) 基準

· 48 引線 7mm x 7mm LQFP 封裝
