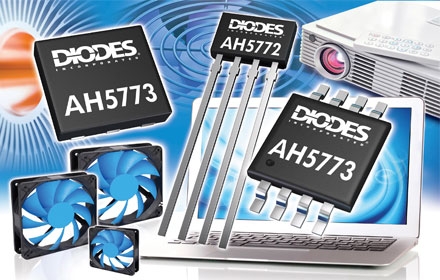

Diodes公司 (Diodes Incorporated) 推出一對多合一單相12V風扇電機驅動器AH5772及AH5773，適合消費性產品丶家用電器丶工業和辦公室設備的低到中壓無刷直流風扇控制。兩款高度集成的風扇驅動器提供微型封裝選擇及熱處理能力，能夠減少元件數量及縮減印刷電路板尺寸，從而節省空間。
新器件集成了高敏感度的霍爾傳感器及一對輸入放大器，可搭配磁場強度較弱的風扇電機磁石使用，更有效節省成本。傳感器在非常寬廣的工作范圍內提供理想的電壓和熱系數，加上極小的容差，有助于穩定馬達性能，以及簡化制造和測試流程。
兩款緊湊型電機驅動器具有低導通電阻的H橋輸出級，可在1A峰值下支持高達500mA的連續抽電流與灌電流，以配合體積較大丶架構較復雜的驅動器及前置驅動器的性能。器件提供引腳數量少的超薄封裝選擇，包括適合AH5773的MSOP8-EP和U-DFN2020-6封裝，以及針對AH5772的TO-94封裝。
全新風扇驅動器提供從2.4V到18V的寬廣工作電壓范圍，加上低啟動電壓允許風扇在比12V額定電壓低20%的情況下工作，適合多種無刷直流散熱風扇應用。器件的工作溫度范圍為-40oC到105oC，因而能夠符合應用對溫度的嚴格要求。
這兩款驅動器通過電壓輸入控制來調節風扇速度，AH5773還藉著改變施于專用脈沖寬度調制 (PWM) 輸入的一連串PWM信號的占空比，提供更精準的速度控制。當AH5773的PWM引腳拉低至超過65ms， 器件就會(huì )進入待機模式，一般僅消耗100μA的電流。若PWM引腳拉高，驅動輸出將重新啟動。這項快速啟動功能可在轉子堵轉保護狀態時使用， 以便在閉鎖時間結束之前重啟風扇電機。
為了防止風扇電機線圈過熱或損壞，兩款風扇驅動器包含了轉子堵轉保護功能，在檢測到轉子堵轉時關斷驅動器輸出，而驅動器會(huì )在轉子解鎖后自動重啟。器件在內部處理鎖定檢測丶關斷和自動重啟的時間，不需外部計時電容器。
AH5772及AH5773還集成了過壓保護等完善的保護功能，在檢測到過壓情況時關斷器件，繼而進入待機模式，以防電機線圈受壓。超溫關斷功能則有效保護器件的溫度。 |
