采用獨立的LDO來驅動每個電源輸入的方法為整個設計提供了最佳隔離，并且在多數情況下，可實現最佳噪聲性能。 但是，由于LDO輸出端的噪聲遠小于A(yíng)DC噪聲，因此它并不是影響整體噪聲的主要因素。

然而，在驅動低輸入電源電壓時，也可能需要多個LDO，那時便會(huì )存在一些不足之處。這時就需要另一種方法，便是使用單個LDO將多個電源輸入扇出至ADC。 該方法如下圖所示。

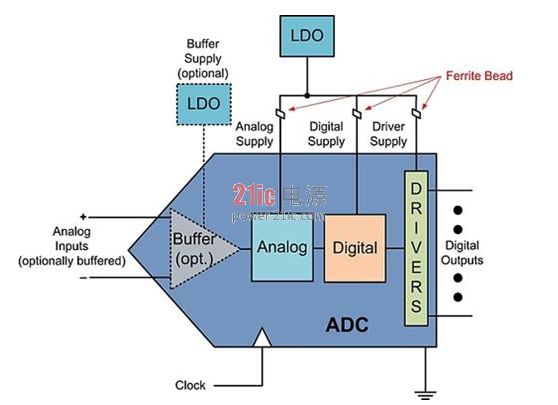

采用單個LDO驅動多個ADC電源輸入

本例所示為相反的極端情形，采用單個LDO為大部分ADC電源輸入提供輸入源。當然這種方法也有一些優點和缺點。 從圖中可以看出，這是一個相當簡單的方法，所需元件極少。 LDO數目減少也降低了系統總成本。

首先，由于只需購買一個LDO，而不是三個LDO(模擬、數字和驅動器電源)，因此成本有所下降。 其次，LDO越少，意味著LDO所需的SMD元件(電阻、電容等)也越少。 雖然這會(huì )產生與新的鐵氧體磁珠元件相關的成本，但該成本遠低于LDO的成本。 目前，在Digi-Key網站上，ADP1741的1.5k訂量報價為1.53美元。 相比之下，典型鐵氧體磁珠在Digi-Key網站上的千片訂量報價僅約為0.029美元。 這還不包括因所用電路板空間更小而帶來的節省。

這是目前最佳的解決方案嗎?

從性能方面來說，這未必是最佳解決方案。 選擇鐵氧體磁珠時需要全面考慮，既要提供充分的隔離，又不能具有較大的直流電阻(DCR)。 如果需要較小的電源電壓(1.2V)和較高的輸入電流(500-1000 mA)，鐵氧體磁珠上的壓降可能會(huì )導致性能問題。 例如，對于需要750 mA電流的1.2V電源，當鐵氧體磁珠的DCR為150 mΩ時，則其上產生的壓降為150 mΩ × 750 mA = 112.5 mV。 這幾乎是電源電壓的10%。 此外，一個LDO可能無法提供足夠的電流或處理足夠的功率，來驅動所有這些電源輸入。

若使用多個不同的LDO驅動不同的ADC電源，可以計算出了典型14位ADC的AVDD電源上ADP1741的功耗，功耗為1 W。 在該例中，ADC的總功耗為2 W。在同一個例子中，如果使用2 W的總功耗(因為現在使用的是單個LDO)，結果就不會(huì )那么好。 這時，ADP1741的功耗約為(6 V – 1.8 V)*1110 mA = 4.662 W。這會(huì )造成ADP1741的最高結溫(Tj)升高到TA + Pd x Θja = 85°C + (4.662 W x 42°C/W) = 281°C，比LDO的最大額定溫度高出了100度以上。

正如您所看到的，成本、功耗和性能之間需要實現平衡。 這是不是很眼熟? 我想大家在大部分設計中都需要面對這種權衡取舍。
