Linear推出高度集成的通用型電源管理解決方案 LTC3371，以用于需要多個低壓電源的系統。該器件具有四個同步降壓型轉換器，各由獨立的 2.25V 至 5.5V 輸入供電，而且均可通過配置以共享 8 個可用 1A 功率級中的最多 4 個。利用 8 種獨特的輸出電流配置，LTC3371提供了實質的靈活性以及容易重復使用于不同應用中。該器件是多種多通道工業、汽車、通信和分布式電源系統的理想選擇。
LTC3371 的降壓功率級可簡單地通過組合其各自的 VIN 和 SW 引腳并在 C1~C3 引腳上設置期望的配置以實現并聯連接。在單個通道上最多可以組合四個相鄰的功率級，從而產生 8 種獨特的輸出配置 (從四路 2A 降壓到雙路 4A 降壓)。單個電感器可用于每個降壓型穩壓器，而且任何未使用的功率級都可以添加至高功率通道之一以改善總體效率。
LTC3371 具備精準的使能引腳門限、獨立上電復位輸出、看門狗定時器和芯片溫度監視器，提供了靈活可靠的上電排序和系統監視。所有開關穩壓器都是內部補償的，僅需外部反饋電阻器設定輸出電壓。降壓型穩壓器的公共開關頻率可用一個外部電阻器設定，也可同步至一個外部振蕩器或設定為默認的內部 2MHz 時鐘。這些開關穩壓器可以設定為突發模式 (Burst Mode®) 工作，以在輕負載時提供高效率；又或者設定在強制連續 PWM 模式工作，以在輕負載時實現最低噪聲。降壓型轉換器以 90° 步進進行調相以降低噪聲和輸入紋波，并且具有正向和反向電流限制、用于限制啟動期間浪涌電流的軟起動、以及短路保護功能。
LTC3371 采用耐熱增強型 38 引腳封裝，包括了扁平 5mm x 7mm QFN 和 TSSOP 封裝，并有現貨供應。E 級和 I 級版本規定在 –40°C 至 125°C 的工作結溫范圍內工作，H 級版本的工作結溫范圍為 –40°C 至 150°C。E 級版本的千片批購價為每片 4.15 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3371。

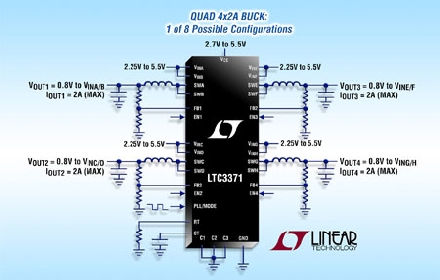

照片說明：可配置的 4 通道 8A 降壓型 DC/DC 轉換器
性能概要：LTC3371
·8 x 1A 降壓功率級可配置為 2、3 或 4 個輸出通道
·8 種獨特的輸出配置 (每通道為 1A 至 4A)
·每個 DC/DC 的獨立 VIN 電源 (2.25V 至 5.5V)
·無負載時電源電流很低：
o停機時為 15µA (所有通道均關斷)
o一個通道處于突發模式操作狀態時為 68μA
o每個附加通道 18µA
·用于自主型排序的精確使能引腳門限
·1MHz 至 3MHz RT 可編程頻率 (默認值為 2MHz) 或 PLL 同步
·溫度監視器指示芯片結溫
·CT編程的看門狗定時器
·獨立的 /RST 引腳指示每個降壓型穩壓器處于調節狀態
·38 引線 5mm x 7mm QFN 和 TSSOP 封裝 |
