ROHM開發出在大功率（高電壓×大電流）逆變器和伺服等工業設備中日益廣泛應用的SiC-MOSFET驅動用AC/DC轉換器控制IC“BD7682FJ-LB”。
本產品可輕松實現搭載SiC-MOSFET的AC/DC轉換器以解決以往控制電路分立元件數量過多問題。因此，該產品的推出將為要求進一步實現節電化與小型化的AC/DC轉換器市場帶來新的價值，為因SiC功率半導體的普及而帶來的全社會(huì )的節電化與小型化做出貢獻。
另外，與一般的搭載Si-MOSFET的AC/DC轉換器相比，功率轉換效率最大可提高6%，可減少散熱用零部件等，從而可大幅節省電力并實現顯著的小型化（50W電源時）。
本產品具備豐富的保護功能，不僅可在一般工業設備使用的AC400V條件下工作，還可在更能發揮SiC-MOSFET特性的AC690V高電壓條件下運行，有助于提高所有工業設備的可靠性。
本產品預計從2015年8月開始出售樣品。今后，ROHM還會(huì )繼續推進AC/DC轉換器控制IC和SiC-MOSFET一體化封裝的IC開發，并計劃在行業中率先推出相關產品。
＜背景＞
近年來，節能意識幾乎在所有的領域持續高漲，在高電壓工業設備領域中，可實現節能并支持高電壓的功率半導體和電源IC應用也越來越廣泛。其中，與現有的Si功率半導體相比，可支持更高電壓、有助于實現小型化且更加節電的SiC功率半導體備受矚目。
另一方面，在A(yíng)C/DC轉換器中，能夠充分發揮SiC-MOSFET性能的控制IC，并在高電壓或電力基礎設施不穩定的地區使用，同時在小型化、節電化方面作出貢獻是一個大課題。
ROHM針對這些課題，新開發出可最大限度地發揮最先進的SiC功率半導體性能的AC/DC轉換器控制IC。

＜新產品特點＞
1. 發揮SiC-MOSFET的性能，有助于實現顯著的節電效果
本產品搭載了融合IC的模擬設計技術和SiC功率半導體開發訣竅設計而成,集成了最適合SiC-MOSFET驅動的柵極驅動電路。另外，還采用了與以往的PWM方式相比噪音更低、功率轉換效率更高的準諧振方式。
這些努力使最大限度地發揮AC/DC轉換器中搭載的SiC-MOSFET的能力成為可能，有助于實現顯著的節電效果。
2. 可驅動SiC-MOSFET，有助于實現顯著的小型化
由于A(yíng)C/DC轉換器實現了SiC-MOSFET驅動，因此不再需要以往的Si-MOSFET中必須的散熱器件（散熱器），有助于A(yíng)C/DC轉換器的小型化與輕量化。另外，此次新產品的開關頻率為120kHz運行，未來有望實現更高的開關頻率。
3.搭載多種保護功能，在A(yíng)C690V高電壓下也可運行
本產品具備豐富的保護電路，不僅可在一般工業設備使用的AC400V下運行，還可在A(yíng)C690V的AC/DC轉換器中工作，可用于所有的工業設備。而且，還搭載電源電壓端子的過電壓保護、輸入電壓端子的Brown-In / Brown-Out（低電壓輸入動作禁止功能）、過電流保護、二次側電壓過電壓保護等要求連續驅動的工業設備電源所需的豐富的保護功能，有助于提高可靠性。不僅如此，還搭載了用以提高AC/DC轉換器中重要的絕緣用外置元件--變壓器的選型靈活性的保護電路。
＜采用SiC-MOSFET的好處＞
在高耐壓范圍中，SiC-MOSFET與Si-MOSFET相比，具有“開關損耗與導通損耗少”、“可支持大功率”、“耐溫度變化”等優勢�；谶@些優勢，當SiC-MOSFET用于A(yíng)C/DC轉換器和DC/DC轉換器等中時，可帶來更高的功率轉換效率、散熱器件的小型化、高頻工作使線圈更小等更節電、零部件數量更少、安裝面積更小等效果。
＜術語解說＞
・SiC（碳化硅）
Si（硅）和C（碳）的化合物半導體。作為可實現超越Si半導體界限的特性的功率半導體備受矚目。

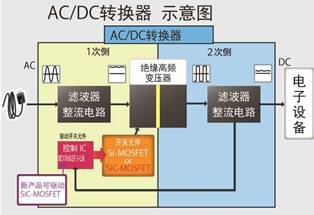

・AC/DC轉換器
電源的一種，將交流（AC）電壓轉換為直流（DC）電壓。一般插座中是交流電，而電子設備是直流電工作，因此，是連接插座和電子設備必須的設備。
・MOSFET（Metal Oxide Semiconductor Field Effect Transistor）
半導體元器件的基礎--晶體管的一種。通過從外部施加電壓可進行設備的ON/OFF、或控制電流流動的開關設備。
・功率半導體
用來根據用途轉換電壓和電流的半導體，其性能直接關系到系統和設備的功率效率。要求支持高耐壓、大電流。 |
