Linear推出20A 熱插拔 (Hot Swap) 控制器 LTC4234，該器件具集成的 MOSFET 和電流檢測功能，為高密度電路板提供了占板面積很小的熱插拔解決方案。LTC4234 可確保在 2.9V 至 15V 的帶電背板上安全地進行電路板的插拔操作，其通過控制一個內部 N 溝道功率 MOSFET 以平緩地進行大容量電容器的上電，從而可避免產生電火花、連接器損壞和系統毛刺。通過集成兩個最關鍵和最大的熱插拔組件 (功率 MOSFET 和檢測電阻器)，LTC4234 可縮減設計時間并節省寶貴的電路板面積。內部 MOSFET 的安全工作區 (SOA) 經過生產測試并保證滿足規格要求，以確保實現堅固型熱插拔解決方案，特別適用于服務器、網絡(luò )路由器和交換器、固態驅動器和工業系統中的空間受限電路板和插件卡。
當板卡插入時，LTC4234 將等待連接器觸點彈跳結束，然后進行輸出的軟起動。該器件提供了一個與負載電流成比例的接地參考信號，以利用一個外部模數轉換器 (ADC) 實現監視功能�？山柚鷨蝹�(gè)電阻器使電流限值從其 22.5A 的默認值減小，因而能夠實現針對動態負載變化和各種不同應用的快速調節。對于較高電流應用，可以容易地并聯兩個 LTC4234 以形成一款 40A 解決方案。在過流情況下，控制器將通過折返其電流限值在一個可調的超時周期來限制 MOSFET 的功率耗散。欠壓和過壓門限可針對超出有效范圍的電壓為下游負載提供保護，以避免電路發生運行故障和受損。
LTC4234 采用 38 引腳 5mm x 9mm QFN 封裝，規定在 0oC 至 70oC 商用、−40oC 至 85oC 工業和 −40oC 至 125oC 汽車溫度范圍內工作。千片批購價為每片 4.95 美元。器件樣品和演示電路板可通過凌力爾特網站或聯系凌力爾特辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC4234。

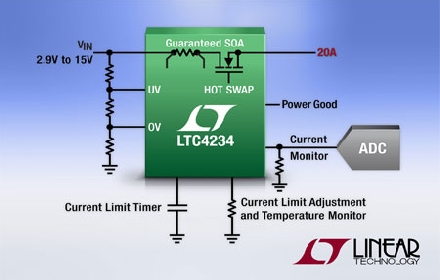

照片說明：具集成 MOSFET 和檢測電阻器的 20A 熱插拔控制器
性能概要：LTC4234
· 電路板可安全地插入帶電背板
· 集成的 4mΩ MOSFET 包括檢測電阻器
· 保證的安全工作區
· 寬工作電壓范圍：2.9V 至 15V
· 針對過流故障保護的電流限制
o 在 22.5A 滿標度時準確度為 11%
o 可用單個電阻器調節
o 取決于輸出電壓的折返
o 可調故障定時器
· 欠壓、過壓和過熱保護
· 電流和溫度監視器、電源良好和故障輸出
· 輸出電壓軟啟動
· −40oC 至 125oC 工作溫度范圍
· 38 引腳 5mm x 9mm QFN 封裝 |
