Linear推出雙路 18A 或單路 36A 微型模塊 (µModule^®) 穩壓器 LTM4630-1，該器件具高精確度輸出電壓調節，面向 28nm 和低于 28nm 的 FPGA、ASIC 和微處理器。這些先進數字器件的內核電壓在穩態 (DC) 和快速負載電流瞬態時需要非常準確的電壓調節。LTM4630-1 針對兩種情況提供了精確的輸出電壓調節：(a) 在電壓、負載和溫度 (–40°C 至 125°C) 變化范圍內的最大總 DC 誤差為 ±0.8%；(b) 采用最少輸出電容并包括瞬態在內的總誤差為 ±3%。為了給 28nm 和低于 28nm 的中到大功率數字器件供電，LTM4630-1 可并聯使用，以均分高達 144A 的電流 (例如：4 個器件 x 36A)。LTM4630-1 在 16mm x 16mm x 5.01mm BGA 封裝內包括了一個 DC/DC 穩壓器、若干電感器和 MOSFET。

LTM4630-1 調節輸出電壓范圍為 0.6V 至 1.8V，輸入電壓范圍為 4.5V 至 15V。通過控制 µModule 穩壓器的環路響應，用戶可以?xún)?yōu)化 LTM4630-1 的瞬態響應，同時用一個外部電阻器和電容器降低輸出電容。利用最小的陶瓷輸出電容器 (5 個 220µF)，LTM4630-1 可在采用 12V_IN 時提供令人印象深刻的 ±3% 輸出電壓調節窗口和一個 25% 的負載階躍瞬態響應，同時向一個 1.2V 負載輸送 36A。在 12V_IN 和 1.2V_OUT 時，20A 和 36A 負載電流的效率分別為 87.5% 和 86%。相應的功率損耗值分別為 3.2W 和 6.5W。在沒有空氣流動時，LTM4630-1 在直至 60°C 的環境溫度下，從 12V_IN 至 1V_OUT 提供 36A 滿標度電流。在環境溫度高于 60°C 時，溫度每上升 10°C，負載電流大約降低 5A。

LTM4630-1 提供 ±0.8% 和 ±1.5% 兩種 V_OUT DC 精度級。千片批購價分別為每片 37.15 和 36.05 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4630-1。

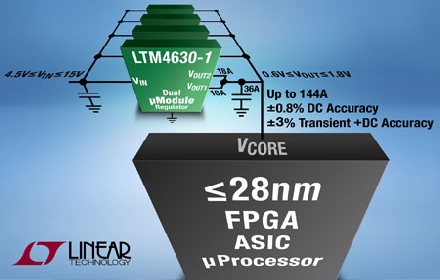

照片說明：雙路 18A 或單路 36A µModule 穩壓器

性能概要：LTM4630-1

·在電壓、負載和溫度 (–40°C 至 125°C) 變化范圍內的最大總 DC 誤差為 ±0.8%

·采用最小輸出電容時的瞬態誤差為 ±3%

·可選外部環路補償

·均流可高達 144A

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
