Linear推出電流模式、固定頻率 SEPIC / 升壓型 DC/DC 轉換器 LT8494，該器件具一個內部 2A、70V 開關。僅為 7µA 的超低靜態電流使該器件非常適合始終保持接通的汽車或其他工業電池供電系統。LT8494 在2.5V 至 32V 的輸入電壓范圍內啟動，一旦開始運行，就在 1V 至 60V 輸入電壓范圍內工作，從而非常適合具備從單節鋰離子電池到汽車輸入電源的應用。LT8494 可配置為升壓型、SEPIC 或反激式轉換器。其開關頻率可通過單個電阻器設定在 250kHz 至 1.5MHz 范圍，從而使設計師能夠最大限度地減小外部組件尺寸。耐熱性能增強型 TSSOP-20E 或 4mm x 4mm QFN 封裝和纖巧外部組件相結合，可確保解決方案占板面積非常緊湊，同時可最大限度地降低解決方案成本。
LT8494 的內部、高效率 2A/70V 開關可提供高達 83% 的效率，同時以 SEPIC 配置運行。采用雙電源引腳 (VIN 和 BIAS) 的獨特設計使該器件能夠用效率最高的電源工作，從而在多種條件下優化了效率。對于 SEPIC 拓撲而言，LT8494 可用高達 60V 的輸入電源工作，而在具備穿越保護的升壓和反激式拓撲中，輸入電源可高達 32V。其他特點包括 FMEA 容錯封裝 (TSSOP-20E)、電源良好指示器、可編程軟啟動和過熱停機保護。
LT8494 采用耐熱性能增強型 TSSOP-20 封裝。千片批購價為每片 2.85 美元。還可提供工業溫度級 (–40°C 至 125°C) 和高溫級 (–40°C 至 150°C) 版本。所有版本均有現貨供應。

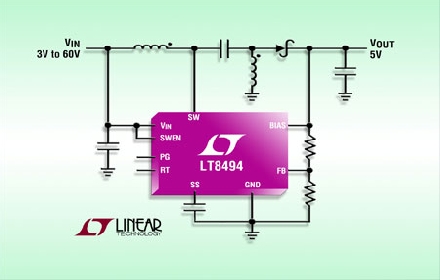

照片說明：SEPIC / 升壓型 DC/DC 轉換器
性能概要：LT8494
·約 1V 至 60V 的寬輸入電壓范圍 (啟動時為 2.5V 至 32V)
·低紋波突發模式 (Burst Mode®) 工作
o 在 12VIN 至 5VOUT 時 IQ 為 7µA
o 輸出紋波 (典型值 <10mV)
·雙電源引腳
o 改善了效率
o 啟動后將最低電源電壓降至約 1V 以延長電池壽命
·集成的 2A/70V 電源開關
·電源良好 (PG) 電路可在輸入電源低至 1.3V 時運行
·采用 FMEA 容錯 TSSOP 封裝
·固定頻率 PWM、SEPIC / 升壓 / 反激式拓撲
·可編程開關頻率：250kHz 至 1.5MHz
·可在 SWEN 引腳上進行欠壓閉鎖 (UVLO) 編程
·可利用一個電容器進行軟起動編程
·20 引線 TSSOP 和 4mm x 4mm QFN 封裝 |
