Linear推出堅固的理想二極管“或”控制器 LTC4371，該器件適用于雙路饋送大功率電信和數據通信電路板。LTC4371 在冗余電源之間提供無縫切換，用 N 溝道 MOSFET 取代了功率肖特基二極管和相關的散熱器，從而顯著地減小了功耗、壓差和解決方案尺寸。在閃電引起浪涌、負載切換或電源短路時，該控制器可承受 ±300V 或更高的瞬變電壓，這是現有最堅固的二極管“或”解決方案。一個具 350µA 低靜態電流的內置分流調節電源和高阻抗漏極引腳允許使用電阻值很大的外部電阻器，以在如此高的瞬變電壓時安全地限制器件電流。由于無需外部瞬變電壓抑制器，因此可降低成本和減少所需占用的電路板面積。

LTC4371 在理想二極管 MOSFET 兩端的正向壓差為很低的 15mV，以在大電流應用中最大限度降低功耗。線性伺服技術隔離了 DC 反向電流，同時確保在電源切換時平滑地傳送電流。在輸入電源短路時，強大的 2A 柵極關斷電流可最大限度減小瞬變反向電流。強大的 5mA 柵極上拉電流確保 MOSFET 快速接通，從而可用來實現 AC 整流應用。當多個 MOSFET 在 50A 和 100A 大電流應用中并聯時，大的柵極電流提供了強大的驅動能力。由于有內部分流穩壓器，因此工作電壓范圍可擴展到數百伏，同時 4.5V 最低電源電壓適合低壓 −5V 和 −12V “或” 應用。該器件會(huì )檢測 MOSFET 或一個串聯保險絲的開路故障，并由故障狀態輸出發出信號。

LTC4371 規格在 0oC 至 70oC 商用和 −40oC 至 85oC 工業溫度范圍，采用 10 引腳 MSOP 和 3mm x 3mm DFN 塑料封裝。千片批購價為每片 2.50 美元。器件樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。

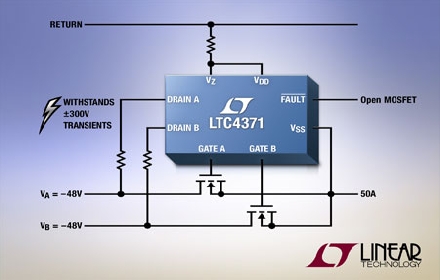

照片說明：有源負壓電源“或”控制器

性能概要：LTC4371

·兩個負壓電源低損耗“或”

·取代電源肖特基二極管和有關的散熱器

·可承受 > ±300V 瞬變

·很低的 15mV 理想二極管壓差以降低功耗

·350µA 的低靜態電流

·100V 額定值的高阻抗漏極引腳

·可針對高電壓應用進行內部分流箝位

·–4.5V 最低工作電壓

·以 < 220ns 的時間快速關斷反向電流

·5mA 柵極上拉電流適用于 60Hz 應用

·MOSFET 開路和保險絲開路檢測

·10 引腳 MSOP 和 3mm x 3mm DFN 封裝
