Linear推出三路輸出µModule (電源模塊) 穩壓器 LTM4632，用于為新型 QDR4 和較老式的 DDR SRAM 之所有三個電壓軌供電：VDDQ、VTT、VTTR (或 VREF)。LTM4632 采用一個微型、輕量和超薄的 LGA 封裝 (6.25mm x 6.25mm x 1.82mm)，其可焊接在 PCB 的背面，配合采用一個電阻器和三個電容器時，占板面積僅為 0.5cm² (雙面) 或 1cm² (單面)。一個 LTM4632 能提供 3A VDDQ 和 ±3A VTT (=1/2*VDDQ)，所以?xún)蓚�(gè)并聯的 LTM4632 能夠為較大的存儲器組提供高達每電源軌 6A。對于超過 6A 的 VDDQ，LTM4632 可配置為與 LTM4630 一起給大型 SRAM 陣列提供介于 18A 和 36A 之間的 VDDQ。如果 VDDQ 已經可用，則可配置 LTM4632 以提供一個高達 6A 的兩相單路 VTT 輸出。

LTM4632 可采用一個 3.3V 的低輸入電源、以及標準的 5V 和 12V 輸入 (最高 15V) 工作 。兩個輸出電壓 (VDDQ 和 VTT) 的范圍均為 0.6V 至 2.5V。第三個輸出是一個用于 SRAM 之 VTTR 的低噪聲 10mA 緩沖輸出。應用包括 PCIe、基于云的系統、RAID、視頻處理和采用這些 SRAM 的網絡(luò )：DDR / DDR-II / DDR-III / DDR4 / QDR / QDR-II / QDR-II+ 和 QDR4。

LTM4632 包含一個三路輸出 DC/DC 穩壓器、電壓除二電路、電源開關、電感器和支持組件，采用了緊湊和超薄的封裝。LTM4632 的額定工作溫度范圍為 -40°C 至 125°C。E 級版本的千片批購價為每片 7.35 美元，而 I 級版本的千片批購價則為每片 8.09 美元。

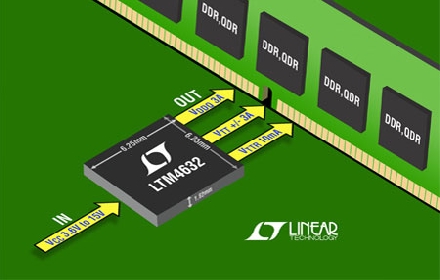

照片說明：用于 DDR-QDR4 存儲器電源的超薄µModule 穩壓器

性能概要：LTM4632

·  占板面積為 1cm² (單面 PCB) 或 0.5cm² (雙面 PCB) 的完整 DDR / QDR4 存儲器電源解決方案

·  3A VDDQ + 3A VTT 或兩相單路 6A VTT

·  寬輸入電壓范圍：3.6V (V_IN 連接至 INTV_CC) 至 15V

·  0.6V 至 2.5V 輸出電壓范圍

·  ±1.5%、±10mA 緩沖 VTTR = VDDQ/2 輸出

·  外部頻率同步

·  超薄型 6.25mm x 6.25mm x 1.82mm LGA 封裝
