| 全球知名半導體制造商ROHM開創(chuàng )了在汽車和工業設備等領域需求日益高漲的、可從48V等高輸入電壓直接降到3.3V或5V等低電壓的DC/DC轉換器IC技術。
該技術內置高耐壓MOSFET并實現高達80V的耐壓，同時利用ROHM獨有的脈沖控制技術實現了業界最短的開關導通時間20ns。由此，可實現使用2MHz固定開關頻率、從48V穩定降壓到3.3V的電源系統。
通過大幅提高降壓比，不僅不再需要二次電源IC等的中間轉換，而且還可輕松實現電流模式控制的相位補償，非常有助于各種應用的高效化、小型化并減輕設計負擔。
此次的技術成果將亮相2016年4月20日（周三）～22日（周五）于日本千葉縣“幕張國際展覽中心”舉辦的“TECHNO-FRONTIER2016”，現場將有工程師進行技術展示。
今后，ROHM將以2016年內實現采用該技術的產品“BD51180 TL”的樣品出售為目標繼續推進開發，同時加速開發融入模擬電源技術優勢的高效率、高性能電源技術，持續為社會(huì )的節能化貢獻力量。
＜背景＞
近年來，隨著節能意識的高漲，幾乎所有領域都在致力于降低功率轉換損耗。在汽車領域，燃油效率改善效果優于傳統的12V電源系統、搭載考慮到安全性的48V電源系統的混合動力汽車備受關注。

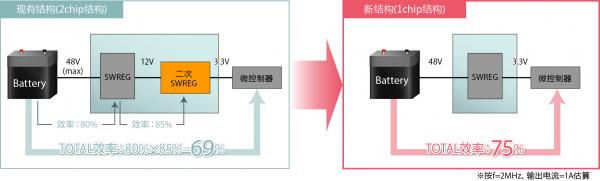

然而，要驅動一般的車載用MCU和控制系統，需要可從48V直接降壓到3.3V或5V的高降壓比電源IC，而這種電源IC又不存在，因此只能生成12V等中間電壓通過二段式降壓來解決。而另一方面，為了防止對無線電頻段的影響，又要求2MHz以上的高頻工作。
要想滿足這種“高輸入、低輸出、高頻工作”的市場需求，需要縮短開關導通時間，但按以往的方法則容易受噪音干擾，這使開關導通時間的最短化陷入困境。
業界最短開關導通時間，有助于高效率、小型化并減輕設計負擔
＜特點＞
1．實現業界最短開關導通時間，可穩定降低電壓

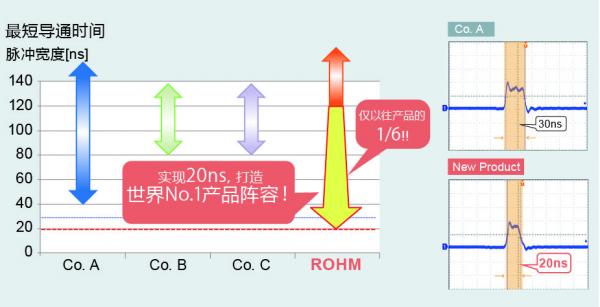

此次，通過發揮在短時間內控制脈沖的ROHM獨有的技術優勢，成功實現了僅為以往產品1/6的業界最短開關導通時間20ns。由此，可從電源系統的48V穩定輸出驅動各功能所需的3.3V。另外，驅動頻率固定在無線電AM頻段1.84MHz（MAX）的范圍之外即2MHz，無需擔心頻率干涉問題。
2．電流模式控制，輕松實現相位補償

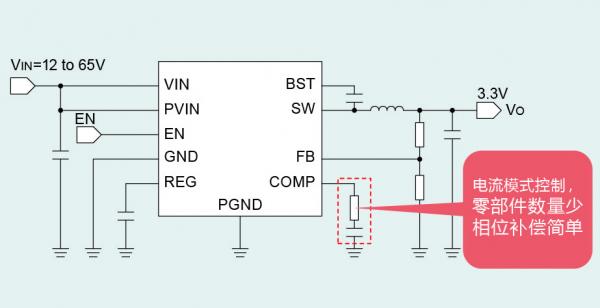

DC/DC轉換器這類開關電源，具有反饋控制電路，為防止異常振蕩，必須進行相位補償。電流模式控制可輕松設置相位補償，但是存在開關導通時間變短、控制本身變難的問題。本IC采用可通過窄脈沖寬度控制電流的電流模式控制，因此，可輕松實現相位補償，有助于減輕配套產品的設計負擔。僅用2個元件即可在廣泛的輸入電壓范圍實現穩定工作。
3．輸入電壓范圍更寬，支持的應用范圍更廣

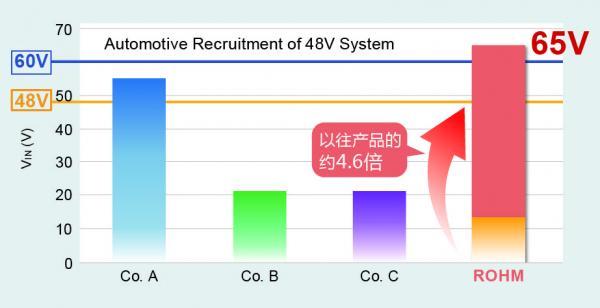

通過采用ROHM產的高耐壓MOSFET，成功將輸入電壓范圍擴大到12〜65V，達以往產品的約4.6倍。因此，可支持從車載到工業設備的廣泛應用領域。
4．采用散熱性?xún)?yōu)異的小型封裝

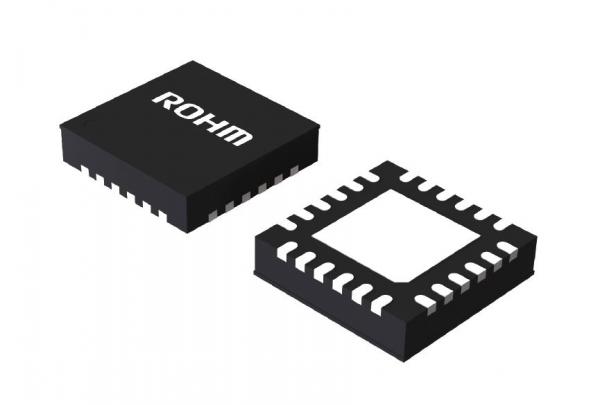

一直以來，提高耐壓會(huì )帶來散熱問題，使小型化步履維艱。但是，VQFN24SV4040為背面散熱結構，因此可采用4.0 x 4.0 x 1.0mm封裝，與以往產品相比，實現了54％的小型化。
5．搭載各種保護功能，確保安全性
與以往產品同樣搭載以下保護功能，可安全地驅動IC。
・ 支持AEC-Q100標準
・ 過電流保護功能
・ 低輸入誤動作防止功能
・ 高輸入誤動作防止功能
・ 輸出過電壓保護功能
・ 溫度保護功能
・ 負載短路保護功能
＜術語解說＞
・DC/DC轉換器
電源IC的一種，將直流（DC）電壓轉換為直流電壓。主要有用來降低電壓的降壓型、用來提高電壓的升壓型兩種類型。
・脈沖
具有一定寬度的矩形波。通過改變脈沖寬度，可控制電流和電壓。
・相位補償
使電源電路穩定運行、使輸出電壓保持恒定所需的電路。 |
