下一代產品采用了高數據速率以及提升電源傳輸能力USB Type-C口，這類產品需要低壓電源為T(mén)ype-C控制器供電。利用MAX77596可以從5V至20V PD電壓范圍產生一路始終有效的數字供電電壓(1.8V/3.3V/5.0V)，為控制器供電。MAX77596降壓轉換器的工作電壓最低可達3.5V、最高24V，能夠調節從傳統5V USB電源至PD 20V上限的電壓。

便攜設備(如：平板電腦、筆記本、照相機、無人機)通過靈活的MAX77596電源轉換器，可以在PD供電的條件下很容易地支持Type-C。以往，客戶在為USB Type-C控制器設計電源時，不得不在輸入電壓范圍、靜態電流和尺寸等因素之間進行折中。方案通常需要兩顆芯片：一個低壓輸入線性穩壓器和一個高壓輸入的開關轉換器，以覆蓋PD標準規定的寬壓范圍。MAX77596結合了寬輸入電壓范圍、低靜態電流和緊湊的TDFN封裝等諸多優勢，與兩芯片方案相比，有效縮短設計時間、降低方案尺寸。

MAX77596降壓轉換器提供三個版本的輸出電壓：3.3V和5V固定輸出以及一路可調節輸出，用戶通過分壓電阻可以在1V至10V之間設置輸出電壓。該款轉換器支持高達300mA直流負載。MAX77596高度可靠，提供短路和過熱保護、6.67ms內部軟啟動使輸入浪涌電流最小化、經過驗證的電流模式控制架構以及高達42V的輸入電壓容限。

主要優勢

●靈活的電源范圍：3.5V至24V寬電壓范圍

●超低靜態電流：1.1μA靜態電流可保持始終工作

●小方案尺寸：2.0mm x 2.5mm x 0.75mm 10引腳TDFN封裝

●優異的電源瞬態響應：電壓由5V升至20V、然后降回5V時，輸出紋波僅為50mVpp

評價

●Maxim Integrated移動電源產品線資深業務經理Samay Kapoor表示：“我們發揮Maxim在電源管理和集成領域的優勢，打造了該款小尺寸、寬輸入電壓降壓轉換器。MAX77596能夠替代現有的兩芯片方案，有效簡化客戶的設計流程。MAX77596還能夠幫助設計人員在終端應用中降低功耗、延長電池使用壽命�！�

●TECHnalysis Research首席分析師Bob O'Donnell表示：“USB Type-C的蓬勃發展標志著設備連接的偉大嶄新時代即將到來。USB Type-C將會(huì )帶來大量的塢站、端口轉接器，尤其是面向筆記本電腦、平板電腦甚至智能手機產品�！�

供貨及價格信息

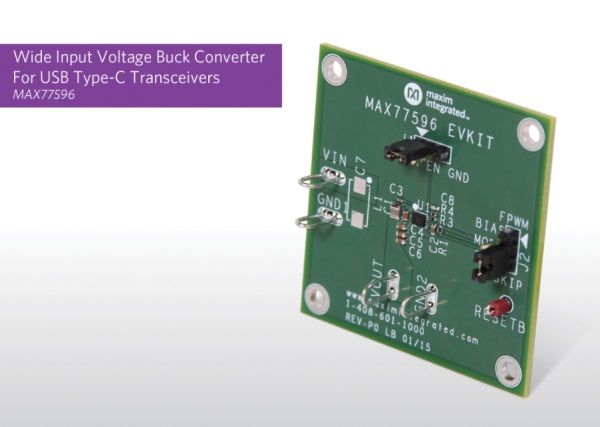

●MAX77596的三個版本均提供樣片和評估板

●工作在-40℃至+85℃溫度范圍
