Linear推出具有寬軌至軌輸入共模范圍的 16 位 5Msps 逐次逼近寄存器 (SAR) 型模數轉換器 (ADC) LTC2311-16。LTC2311-16 提供了靈活的差分輸入，可接受直至奈奎斯特頻率的模擬信號。這可實現多種信號類型的直接轉換，同時在 2.2MHz 輸入信號時保持良好的 81.6dB 信噪比 (SNR)，并在同樣高速的輸入信號時實現 85dB 的高共模抑制比 (CMRR)。
需要信道至信道隔離的儀表和醫療應用常常采用單通道 ADC，以單獨地隔離前端電路。每個 ADC 通道需要自己的信號調理電路和隔離式電源。這個電路被復制到所有通道上，因此電路的任何簡化都會(huì )對系統的復雜性有深遠影響。LTC2311-16 靈活的差分輸入和寬輸入共模范圍可簡化輸入信號調理設計，從而顯著地減少所需組件數量，降低系統成本和功耗，減小所需電路板空間。
LTC2311-16 領導了一個引腳兼容的 16 位、14 位和 12 位 SAR ADC 系列，采樣速率為 5Msps 和 2Msps。這些器件集成了低漂移的精準內部基準，從而確保 20ppm/°C 最高溫度系數，因此簡化了系統設計。該系列可由 3.3V 或 5V 電源供電，采用 3.3V 電源時消耗 30mW，而在 5V 電源時消耗 50mW。高速、SPI 兼容 CMOS 或 LVDS 串行接口非常適合高集成度高速系統。
LTC2311-16 具有商用、工業和汽車 (–40°C 至 125°C) 溫度級版本。該系列的其他器件將在 2016 年陸續推出。千片批購價為每片 9.95 美元。樣品和演示電路板可通過 www.linear.com.cn/product/LTC2311-16 或聯系凌力爾特當地辦事處查詢詳情。

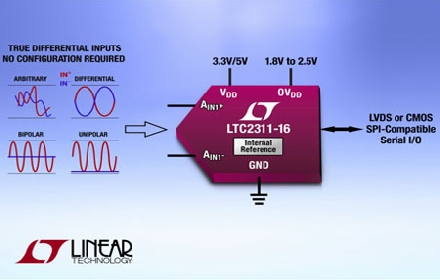

照片說明：具寬輸入共模范圍的 16 位 5Msps SAR ADC
性能概要： LTC2311-16
· 5Msps (LTC2311) 或 2Msps (LTC2310) 采樣率
· 具寬輸入共模范圍的 8VP-P 差分輸入
· fIN = 2.2MHz 時具 81.6dB SNR 和 -90dB THD (16 位)
· ±3LSB INL (典型值)，±8LSB INL (最大值)
· 低漂移 (20ppm/°C 最大值)，2.048V 或 4.096V 內部基準
· 單 3.3V 或 5V 電源
· 無周期延遲 (LTC2310)
· 低功耗 30mW (3.3V) 或 50mW (5V)
· CMOS 或 LVDS SPI 兼容串行 I/O
· 在 –40°C 至 125°C 溫度范圍內工作有保證
· 小型 16 引線 4mm x 5mm MSOP 封裝 |
