Linear推出輸入電壓高達 40V (絕對最大值為 42V) 的 µModule® (微型模塊) 降壓型穩壓器 LTM8053，在噪聲環境中，例如工業機器人、工廠自動化和航空電子系統環境，該器件用未穩壓或起伏在 12V 至 36V 輸入電源時可安全運行。
LTM8053 含有一個開關穩壓器控制器、功率開關、電感器以及其他支持性組件，采用 6.25mm x 9mm x 3.32mm BGA 封裝。LTM8053 解決方案僅需要兩個電容器和兩個電阻器，占用約 150mm² 電路板面積，而其他解決方案卻需要占用多達 250mm² 電路板面積，且所需外部組件數量多一倍。
LTM8053 提供 3.5A 連續 (6A 峰值) 輸出電流，其 SHARE 引腳可實現均流，從而允許該器件并聯運行，以提供更大的電流�？刹捎靡粋�(gè)電阻器調節輸出電壓在 0.97V 至 15V。這種寬輸出電壓范圍提供了通用性，因此這樣一個器件就可產生常用的 3.3V、5V、12V 和 15V系統總線電壓。12VIN 至 5VOUT 的效率為 90%。LTM8053 在環境溫度高達 85ºC 時可提供 3.5A 輸出電流，并無需散熱器或空氣流動 (12VIN 至 5VOUT)。
LTM8053 在 –40ºC 至 125ºC 溫度范圍內工作。千片批購價為每片 9.66 美元。

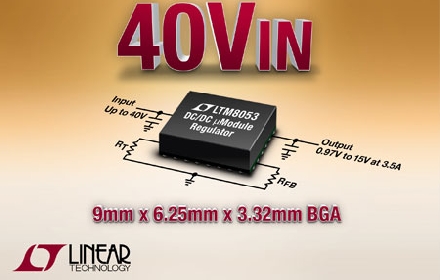

照片說明：42V、3.5A 降壓型µModule 穩壓器
性能概要： LTM8053
· 完整的降壓型開關模式電源
· 寬輸入電壓范圍：3.4V 至 40V
· 寬輸出電壓范圍：0.97V 至 15V
· 3.5A 連續輸出電流，6A 峰值電流
· 可并聯以增大輸出電流
· 可選開關頻率：200kHz 至 3MHz
· 符合 RoHS 標準的纖巧、扁平 6.25mm x 9mm x 3.32mm BGA 封裝 |
