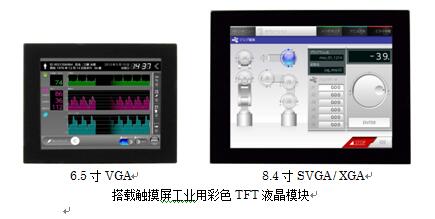

三菱電機株式會(huì )社推出工業用彩色TFT液晶模塊的新產品，將于8月1日開始提供搭載投射式電容觸摸屏的6.5寸VGA和8.4寸SVGA / XGA寬屏樣品，該產品可以從厚度5mm防護玻璃上進行操作并適合戴著手套操作，多點觸控和耐水滴性需求等多種用途。
新產品的特點
1．搭載了可以從厚度5mm防護玻璃上進行操 制電路，是優于傳統產品的高功能、高性能觸摸屏
・除可以在厚度5mm防護玻璃上進行操作外，還有最多10點的多點觸控操作※1、在戴著手套、水滴附著的狀態下仍可操作，可以在各種各樣的環境下使用
※1 同時觸摸2點或2點以上進行的操作
2．提供全套觸摸屏方案的支持
・提供液晶顯示模塊，觸摸屏、控制電路板在內的完整方案和全方面支持
・提供在戶外等明亮的環境下也可獲得高可視性的玻璃粘合技術※2，以及防護玻璃強化處理、低反射處理、防污處理等各種選項的加工處理
・通過液晶顯示模塊、觸摸屏傳感器、防護玻璃、控制電路板裝配的一條龍生產，實現高質量，高可靠性
※2 用合成樹脂粘接TFT液晶模塊、觸摸屏傳感器和防護玻璃的構造
發售樣品的概要
|
產品名
|
顯示尺寸
|
分辨率
|
亮度(cd/m2)
|
視角（°）
,
|
樣品出廠
日期
|
|
搭載投射式
電容觸摸屏的
TFT液晶顯示模塊
|
6.5寸
|
VGA
|
1000
|
80/60,80/80
|
8月1日
|
|
8.4寸
|
SVGA
|
400
|
85/85,85/85
|
|
400
|
80/60,80/80
|
|
900
|
80/60,80/80
|
|
XGA
|
500
|
85/85,85/85
|
|
800
|
85/85,85/85
|
|
400
|
80/60,80/80
|
|
800
|
80/60,80/80
|
產品背景
如今，在智能手機和平板終端上用手指進行直觀操作的方式備受矚目；工業設備方面，可用手指進行直觀操作的投射電容式觸摸屏的市場需求也日益高漲。
本公司自2012年7月發售搭載可以從厚度2.8mm防護玻璃上進行操作的投射型電容方式觸摸屏的TFT液晶模塊以來，不斷推出各種顯示尺寸、分辨率的產品。最近，在有著耐沖擊性和耐水滴性需求的戶外用途方面，具有更高功能和性能的投射型電容方式觸摸屏的需求日益高漲。
為了滿足這些需求，在傳統產品基礎上新開發了高功能、高性能的觸摸屏。除可以在厚度5mm的防護玻璃上進行操作外，還支持最多10點的多點觸控操作以及在戴著較厚耐熱手套的狀態、水滴附著的狀態下仍可操作等，可以在更加多樣化的環境下使用和進行顯示操作。從2016年1月起開始提供搭載該觸摸屏的7.0寸WVGA樣本。
此次通過在產品陣容中增加6.5寸VGA和8.4寸SVGA / XGA，可適用于范圍廣泛的工業設備。今后仍將繼續擴大在顯示尺寸、分辨率、防護玻璃等方面不同規格產品的產品陣容。

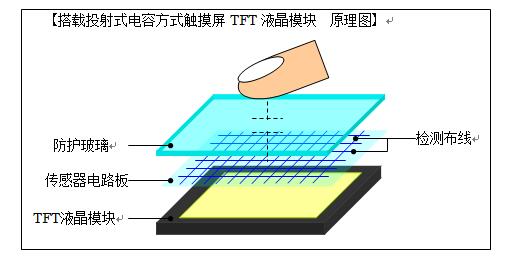

什么是投射式電容型
電容型即通過測得傳感器和指尖之間的靜電容量，從而確定觸點位置的觸摸屏方式；電容型又分為四角檢測的表面式和整塊屏檢測的投射式。投射型可多點觸控操作，現已應用于智能手機等終端設備。本公司在觸摸屏的傳感器布線方面采用低電阻材料而非類似ITO※3的透明電極膜，從而實現無色彩偏移及高可視性。
※3 Indium-tin-oxide：銦錫氧化物
搭載高功能、高性能觸摸屏 產品陣容
|
顯示尺寸
|
分辨率
|
亮度(cd/m2)
|
視角（°）
,
|
型號
|
|
7.0寸
|
WVGA
|
800
|
85/85,85/85
|
AA070MC01ADA11
|
|
1000
|
85/85,85/85
|
AA070MC11ADA11
|
|
800
|
60/80,80/80
|
AA070ME01ADA11
|
|
1200
|
60/80,80/80
|
AA070ME11ADA11
|
|
6.5寸
|
VGA
|
1000
|
80/60,80/80
|
AA065VE11ADA11
|
|
8.4寸
|
SVGA
|
400
|
85/85,85/85
|
AA084SC01ADA11
|
|
400
|
80/60,80/80
|
AA084SD01ADA11
|
|
900
|
80/60,80/80
|
AA084SD11ADA11
|
|
XGA
|
500
|
85/85,85/85
|
AA084XD01ADA11
|
|
800
|
85/85,85/85
|
AA084XD11ADA11
|
|
400
|
80/60,80/80
|
AA084XE01ADA11
|
|
800
|
80/60,80/80
|
AA084XE11ADA11
|
主要規格
|
型號
|
AA065VE11ADA11
|
|
顯示尺寸、分辨率
|
16.6cm（6.5寸） VGA
|
|
顯示區域
|
132.48（H）×99.36（V）
|
|
像素
|
640（H）×480（V）
|
|
像素間距
|
0.207（H）×0.207（V）
|
|
對比度
|
600：1
|
|
亮度（cd/m2）
|
1,000
|
|
視角（°）
,
|
80/60,80/80
|
|
顯示顏色
|
26萬色、1677萬色
|
|
接口
|
LVDS 6／8bit
|
|
模塊
外形尺寸
(mm)
|
W
|
170.2（LCD：154.0）
|
|
H
|
132.6（LCD：121.0）
|
|
D
|
14.3（LCD：11.0）※4
|
|
工作溫度保證范圍（℃）
|
－30～＋70
|
|
儲藏溫度范圍（℃）
|
－30～＋80
|
|
防護玻璃厚度
|
可達5
|
|
黑色邊框印刷
|
可
|
|
強化處理
|
可
|
|
低反射處理
|
可
|
|
防污處理
|
可
|
|
玻璃粘合
|
可
|
|
控制器接口
|
USB
|
|
支持的OS
|
Windows7/8.1, Linux
|
|
型號
|
AA084SC01ADA11
|
AA084SD01ADA11
|
AA084SD11ADA11
|
|
顯示尺寸、分辨率
|
21.3cm（8.4寸） SVGA
|
|
顯示區域
|
170.4（H）×127.8（V）
|
|
像素
|
800（H）×600（V）
|
|
像素間距
|
0.213（H）×0.213（V）
|
|
對比度
|
1000：1
|
600：1
|
|
亮度（cd/m2）
|
400
|
900
|
|
視角（°）
,
|
85/85,85/85
|
80/60,80/80
|
|
顯示顏色
|
26萬色、1677萬色
|
|
接口
|
LVDS 6／8bit
|
|
模塊
外形尺寸
(mm)
|
W
|
209.5（LCD：199.5）
|
|
H
|
159（LCD：149.0）
|
|
D
|
14.4（LCD：9.7）※4
|
|
工作溫度保證范圍（℃）
|
－30～＋70
|
|
儲藏溫度范圍（℃）
|
－30～＋80
|
|
防護玻璃厚度
|
可達5
|
|
黑色邊框印刷
|
可
|
|
強化處理
|
可
|
|
低反射處理
|
可
|
|
防污處理
|
可
|
|
玻璃粘合
|
可
|
|
控制器接口
|
USB
|
|
支持的OS
|
Windows7/8.1, Linux
|
|
型號
|
AA084XD01
ADA11
|
AA084XD11
ADA11
|
AA084XE01
ADA11
|
AA084XE11
ADA11
|
|
顯示尺寸、分辨率
|
21.3cm（8.4寸） XGA
|
|
顯示區域
|
170.496（H）×127.872（V）
|
|
像素
|
1024（H）×768（V）
|
|
像素間距
|
0.1665（H）×0.1665（V）
|
|
對比度
|
1000：1
|
800：1
|
|
亮度（cd/m2）
|
500
|
800
|
400
|
800
|
|
視角（°）
,
|
85/85,85/85
|
80/60,80/80
|
|
顯示顏色
|
26萬色、1677萬色
|
|
接口
|
LVDS 6／8bit
|
|
模塊
外形尺寸
(mm)
|
W
|
209.5（LCD：199.5）
|
|
H
|
159（LCD：149.0）
|
|
D
|
14.4（LCD：9.7）※4
|
|
工作溫度保證范圍（℃）
|
－30～＋70
|
|
儲藏溫度范圍（℃）
|
－30～＋80
|
|
防護玻璃厚度
|
可達5
|
|
黑色邊框印刷
|
可
|
|
強化處理
|
可
|
|
低反射處理
|
可
|
|
防污處理
|
可
|
|
玻璃粘合
|
可
|
|
控制器接口
|
USB
|
|
支持的OS
|
Windows7/8.1, Linux
|
|
|
|
|
|
|
|
|
|
|
※4 根據防護玻璃的厚度規格其數值也有所不同。(此處防護玻璃厚度為1.1mm)
環�？紤]
產品除了符合RoHS※5指令（2011/65/EU）以外，且不含汞。
※5 Restriction of the use of certain Hazardous Substances in electrical and electronic equipment |
