Linear推出新的高線性度 I/Q 解調器LTC5586，該器件具有大于 1GHz、–1dB 平坦度的帶寬，可支持下一代 5G 無線基礎設施設備，例如：面向基站、微波回程和軟件定義無線電 (SDR)、以及其他寬帶接收器應用的 DPD (數字預失真校正) 接收器。LTC5586 的 RF 輸入端口是真正的寬帶。利用單個網絡(luò )，它從 500MHz 至 6GHz 是 50Ω匹配的，覆蓋了所有的 LTE 頻段以及在 3.6GHz 和 5GHz 的新興 4.5G 和 5G 頻段。對于從 300MHz 至 500MHz 的操作，使用一個額外的電容器可完成此項任務。另外，該器件還具有內置的 SPI 可調諧性，因而使得解調器能夠把其 LO 輸入設定在 300MHz 至 6GHz 范圍內的任何頻段，并不需要外部匹配組件。該新型解調器支持非常高的 80dBm OIP2 和 60dBc 邊帶抑制，從而確保了絕佳的接收器性能。

LTC5586 是一款真正的零中頻設計，它把寬帶 RF 信號直接解調為基帶 DC 或低 IF 耦合。該解調器利用了兩個 I 和 Q 通道之間的正交關系，當兩個通道均以它們全 RF 帶寬的一半帶寬上采樣時，可充分包含所有可獲得的信息。因此，可以降低 A/D 轉換器 (ADC) 的采樣速率和成本。

在前端中，LTC5586 具有一個 RF 開關，它通過片內串行總線從兩個輸入選擇其中一個至可編程衰減器。該前端衰減器具有一個 31dB (1dB 步進) 的增益控制范圍，從而使接收器能適應很寬的信號輸入范圍。解調器由 I 和 Q 混頻器組成，它們各自的 LO 由一個準確的寬帶正交移相器驅動。在信號解調之后，兩個可編程增益放大器給 I 和 Q 基帶信號通路提供增益。7.7dB 的最大增益可由串行端口設定 (1dB 步進)，因而允許用戶以最佳的方式設定信號電平，同時直接驅動一對外部 A/D 轉換器。

此外，LTC5586 還擁有一種獨特的片內調諧工具，用于通過 SPI 串行端口實現簡單的校準。通過該接口，用戶能調節 I 和 Q 幅度和相位平衡，從而實現一種大為簡化的校準以獲得前所未有的 60dBc 或更好的鏡頻抑制性能。同一個接口能夠優化 IIP2、IIP3、HD2 (二次諧波失真) 和 HD3 性能，改善了接收器的整體線性性能。當對該器件的基帶進行 DC 耦合時，其 DC 偏移電壓可以被置零 (包括整個基帶信號鏈路)，只要組合的總偏移處于 LTC5586 的調節范圍之內即可。

LTC5586 采用 5mm x 5mm 塑料 QFN 封裝。當采用一個 100Ω  差分阻抗從外部終接時，I 和 Q 輸出能直接驅動至一對級間濾波器和外部 ADC 中。這造就了一款所需外部組件極少的緊湊型解決方案。規定的工作溫度范圍為 –40°C 至 105°C (外殼)。LTC5586 的千片批購價為每片 7.79 美元，現已開始批量生產供貨。如需更多信息，請登錄www.linear.com.cn/product/LTC5586。

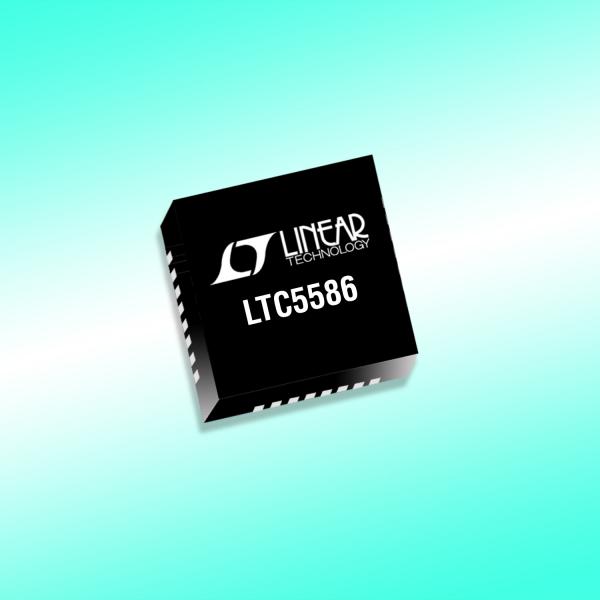

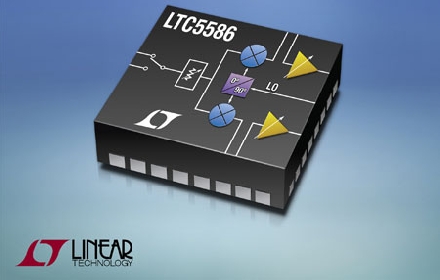

照片說明：超寬帶 6GHz 直接轉換 I/Q 解調器

性能概要：LTC5586

·  超寬帶寬                     DC 至 1GHz

·  工作頻率范圍                 300MHz 至 6GHz

·  鏡頻抑制 (已調)              在3.5GHz 時為 70dBc

·  在3.5GHz 時的 OIP3           +35dBm

·  在3.5GHz 時的 OIP2 (已調)    +70dBm

·  在1.9GHz 時的最大功率增益 7.7dB

·  SPI 串行總線可調諧性能：

o   鏡頻抑制 (I 和 Q 幅度及相位平衡)

o   IIP2 和 IIP3 性能

o   HD2 和 HD3 性能

o   DC 偏移零點

o   LO 頻率匹配

o   RF 前端衰減器和 RF 開關控制

o   IF 增益控制
