Linear推出高集成度、高壓低噪聲雙輸出電源 LTC3256，該器件采用單一正輸入電壓，無需電感器并以高效率提供 5V 和 3.3V 降壓電源。該器件在很寬的 5.5V 至 38V 輸入電壓范圍內工作，包括可獨立地使能的雙輸出：5V 100mA 電源，以及 250mA 3.3V 低壓差 (LDO) 穩壓器，總共提供 350mA 可用輸出電流。與雙 LDO 解決方案相比，這些穩壓器結合使用后的功耗會(huì )低得多。例如，在 12V VIN 和兩個輸出均為最大負載情況下，LTC3256 的功耗降低超過 2W，從而顯著減少了熱量和輸入電流。LTC3256 為符合 ISO26262 診斷覆蓋要求的系統而設計，納入了豐富的安全和系統監視功能。該器件非常適合要求采用高壓輸入提供低噪聲、低電源軌的各種應用，例如汽車 ECU / CAN 收發器電源、工業 / 電信內務處理電源、以及通用低功率 12V 至 5V 和 3.3V 轉換應用。
LTC3256 通過以 2:1 模式運行充電泵，在盡可能寬的工作范圍內最大限度提高效率，并在需要時自動切換到 1:1 模式，以與 VIN 和負載情況保持一致。受控輸入電流和軟切換最大限度降低了導通和輻射 EMI。該器件在兩個輸出均處于調節狀態 (無負載) 時，靜態電流僅為很低的 20μA，在停機時則為 0.5μA。集成的看門狗定時器、獨立的電源良好輸出以及復位輸入確保了可靠的系統運行并實現故障監視。1.1V 緩沖基準輸出允許針對安全運行至關重要的應用進行系統自測試診斷。LTC3256 還提供額外的安全功能，包括過流故障保護、過熱保護和 38V 輸入瞬態容限。
LTC3256 采用耐熱性能增強型 16 引線 MSOP 封裝，提供背面散熱焊盤。E 級和 I 級版本工作結溫范圍為 –40°C 至 125°C，H 級版本在 –40°C 至 150°C 溫度范圍內工作，MP 級版本則工作在 –55°C 至 150°C 范圍。

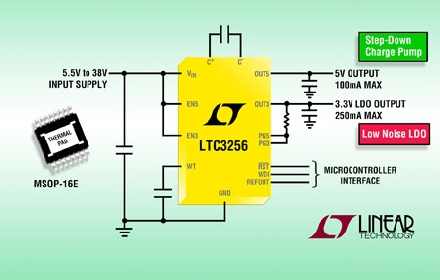

照片說明：具看門狗定時器和基準輸出的寬 VIN 范圍、雙輸出 350mA 降壓型充電泵
性能概要： LTC3256
· 輸入電壓范圍：5.5V 至 38V
· 獨立地使能的 5V 和 3.3V 固定輸出
· 5V 輸出：100mA 最大值
· 3.3V LDO 輸出：250mA 最大值
· 具自動模式切換的多模式降壓型充電泵 (2:1，1:1)
· 低靜態電流
o 兩個輸出均處于調節時為 20μA (無負載)
o 在停機時 ˂0.5μA
· 為符合 ISO26262診斷覆蓋要求的系統而設計
· 為系統診斷提供 1.1V 基準輸出
· 具可調定時功能的上電復位和看門狗控制器
· 針對每個輸出提供過流故障保護
· 過熱保護
· 150°C 最高工作結溫
· 耐熱性能增強型 16 引線 MSOP 封裝 |
