凌力爾特公司 (Linear Technology Corporation) 推出一款雙通道 10A 或單通道 20A µModule®(微型模塊)降壓型穩壓器LTM4631，該器件采用超薄 1.91mm LGA封裝，占板面積為 16mm x 16mm。LTM4631 在 PC 板上可放置到非�？拷湄撦d的地方 (例如 FPGA)，同時兩個扁平器件可共用一個散熱器。小型、超薄封裝使 LTM4631 能夠安裝在電路板的背面，從而省出正面空間以用于放置 DDR-QDR 存儲器和收發器 IC 等組件。應用實例包括嵌入式系統、數據存儲系統、網關控制器和 40Gbps 至 100Gbps 網絡(luò )中的插入式板卡和夾層板卡。
LTM4631 在 4.5V 至 15V 輸入電源電壓范圍內運行，在–40°C 至 125°C溫度范圍內以±1.5%的最大總體 DC 輸出電壓誤差調節 0.6V 至 1.8V 輸出電壓。該器件的兩個輸出以180º反相工作，每個器件能夠提供 10A 電流，或者在輸出均流時提供 20A。兩個器件可均流以提供高達 40A，同時最大限度降低輸入和輸出紋波電流。該器件具輸出過流折返和過壓保護功能。LTM4631 規定在–40°C 至 125°C溫度范圍內工作。千片批購價為每片 24.88 美元。

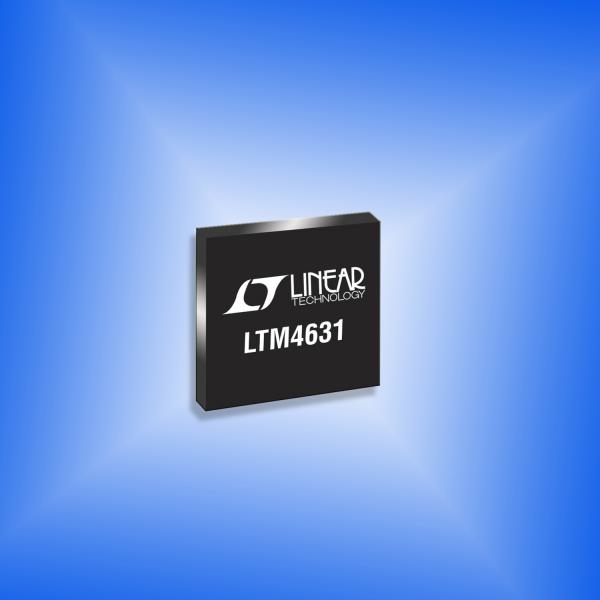

照片說明：超薄型µModule穩壓器
性能概要：LTM4631
· 1.91mm 超薄 16mm x 16mm LGA 雙通道 10A 或單通道 20AµModule穩壓器
· 寬輸入電壓范圍：4.5V 至 15V
· 可用電阻調節輸出電壓在 0.6V 至 1.8V
· 過壓和過流保護 |
