Linear推出適用于 1.8V 至 18V 系統的雙輸入單片式電源優先級排序器 LTC4420。為了實現便攜性、在欠壓期間保持存儲器運作、以及在電源缺失時確保平穩的停機，電子系統采用電池和電容器作為后備電源。LTC4420 一般使用墻上適配器或電池等較高優先級主電源來給負載供電，并在主電源欠壓或電源缺失的情況下切換至后備電源 (通常是一個電池或大數值電容器)。由于能在高達 18V 的輸入電壓下工作，因此 LTC4420 可適應多種電源，例如：墻上適配器、USB 端口、超級電容器、以及采用堆疊式鋰離子、堿性或鎳氫 (NiMH) 電池。通過把器件工作電流減小至 3.6µA 和把后備電源的待機電流消耗降至很低的 0.32µA，LTC4420 延長了便攜式電池供電型系統中的運行時間。
與其他解決方案不同，LTC4420 并不要求后備電源電壓低于主電源電壓。當后備電源電壓高于主電源電壓時，優先級排序器是比簡單的二極管合路器更好的解決方案，因為優先級排序器不必從電壓最高的電源吸收電流。當主電源電壓降至低于可調的切換門限時，內部 500mA (最小值) 電流限制開關從主電源多路復用至后備電源。謹慎設計的“先斷后連”快速開關控制可隔離反向和交叉傳導電流，同時最大限度地減少輸出電壓降。為了減小靜態電流，后備電源的阻性分壓器連接至一個選通地，并具有一個可調到低至 0.0015% 的占空比，而任選的欠壓斷接功能可避免電池深度放電。一種新鮮的密封模式進一步把待機電流減至 0.12µA，因而可盡量減少產品貯存和裝運過程中的電池放電�？勺柚垢哌_ –15V 的反向電池電壓傳送至負載。
LTC4420 規定在 0°C 至 70°C 商用和 −40°C 至 85°C 工業溫度范圍內運行，采用耐熱性能增強型 12 引腳 MSOP 和 3mm x 3mm DFN 封裝。千片批購價為每片 2.95 美元。

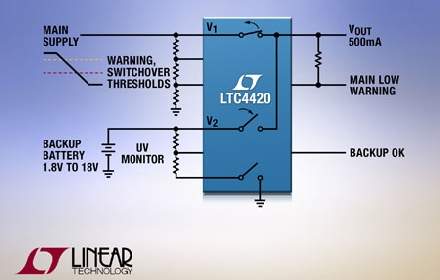

照片說明：用于后備切換的單片式電源多路復用器
性能概要： LTC4420
l 把優先級最高的有效電源連接至輸出
l 內部雙 2Ω、500mA (最小值) 電流限制開關
l 寬工作電壓范圍：1.8V 至 18V
l 3.6μA 的低工作電流
l 低的 0.32μA 后備電源電流 (當主電源為輸出供電)
l 準確度為 ±1.5% 的可調切換門限
l 可隔離反向和交叉傳導電流
l 可提供至 –15V 的反向電池保護
l V2 新鮮的密封 / 裝運模式
l 過流和熱保護
l 12 引腳 MSOP 封裝和 3mm x 3mm DFN 封裝 |
