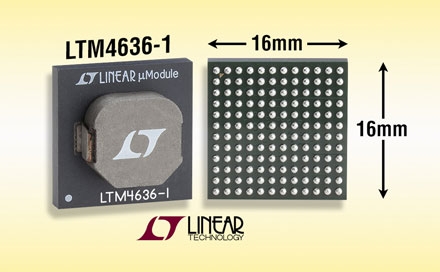

Linear推出 40A 至 240A 可擴展降壓型µModule® (微型模塊) 開關穩壓器LTM4636-1。該器件內置了保護電路，這種保護電路可在發生過壓或過溫故障情況時使電路斷路器跳變來保護自身、PCB 以及大電流低電壓處理器、FPGA、GPU 和 ASIC 等負載。一種輸出放電功能可對輸出實施快速箝位，以在過壓情況下保護負載。LTM4636-1 得益于一種創(chuàng )新的 BGA 封裝結構，在該結構中電感器裸露在封裝頂部并用作一個散熱器，因而允許從任意方向與氣流直接接觸以實現更有效的冷卻。
通過把電感器疊置在一個 16mm x 16mm BGA 封裝的頂部，LTM4636-1 能夠提供 40W 功率，溫度僅比環境溫度升高 40°C (12VIN、1VOUT、40A、200LFM)。在高達 83°C 的環境溫度條件下可提供 40W 滿功率，而在 110°C 環境溫度時則可支持 20W 半功率。
LTM4636-1 以 92%、90% 和 88% 的效率工作，可從 12VIN向一個 1V 負載分別提供 15A、30A 和40A。該μModule穩壓器是可擴展的，因此 4 個并聯的 LTM4636-1 能夠提供 160W，溫升僅為 40°C，而效率為88% (12VIN、1VOUT、200LFM)。
該器件的總高度為 7.07mm，BGA 封裝的占板面積為 16mm x 16mm。除了從頂部散出熱量，LTM4636-1 專為把熱量從封裝的底部均勻地散播至 PCB 而設計，此器件具有 144 個 BGA 焊球，并以成排的形式把這些焊球分配給流有大電流的GND、VIN和 VOUT。LTM4636-1 μModule 穩壓器兼具令人印象深刻的 DC/DC 轉換效率、增強的散熱能力和安全電路，可在小型封裝中確保提升的熱性能以及電壓和熱保護。LTM4636-1 在 4.7V 至 15V 輸入電源電壓范圍內運行，調節輸出電壓在 0.6V 至 3.3V。在-40ºC 至 125ºC 溫度范圍內，總的 DC 輸出電壓準確度為 ±1.3%。千片批購價為每片44.11美元。
性能概要：LTM4636-1
· 4.7V 至 15V 輸入
· 0.6V 至 3.3V 輸出，40A 電流限值
· 利用過壓和過溫監視以及電路斷路器的跳變提供負載保護(熱插拔)
· 堆疊式電感器充當散熱器：位于封裝頂部的裸露式電感器 (3D 構造)
· 可擴展至2 ~ 6 個器件以提供 80A 至 240A 負載電流
|
