＜概要＞

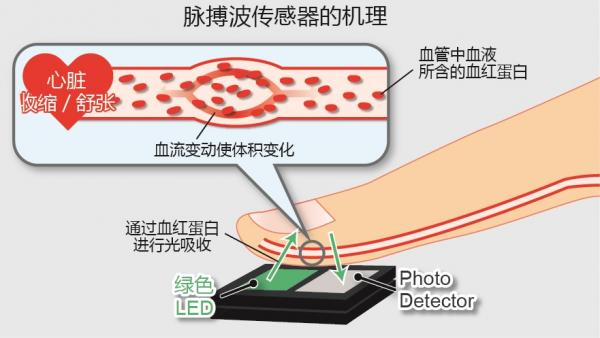

全球知名半導體制造商ROHM面向運動手環和智能手表等可穿戴式設備領域，開發出測量脈搏信號的脈搏傳感器“BH1790GLC”。
“BH1790GLC”利用ROHM多年來積累的光傳感器技術經驗和獨有的模擬電路技術優勢，提高了傳感器靈敏度。由此，即使LED的亮度較低也可準確感知脈搏，實現業界最小級別的低功耗。
另外，“BH1790GLC”采用脈搏傳感器特有的光學濾光片結構，可高精度地檢測脈搏信號。因此，不僅使可穿戴式設備的電池壽命更長，還將紅外線的影響降低到以往產品的1/10以下，即使在劇烈運動和室外等紅外線較強的環境下，也可獲得高品質的脈搏信號，有助于推動可穿戴式設備的進一步發展。
“BH1790GLC”已于2016年10月開始出售樣品（600日元/個：不含稅），于2016年11月開始暫以月產50萬個的規模投入量產。前期工序的生產基地為ROHM Apollo Co., Ltd.（日本福岡縣），后期工序的生產基地為ROHM Electronics Philippines Inc.（菲律賓）。另外，與在全球應用廣泛的Arduino Uno連接，通過開放平臺*１（通用微控制器開發板）可輕松獲取傳感器測量信息的傳感器擴展板*2---脈搏傳感器擴展板“BH1790GLC-EVK-001”已經開始網上銷售。
今后，ROHM將面向應用日益普及的可穿戴式設備領域，繼續開發有助于實現安全、舒適的社會(huì )的產品。
＜背景＞
近年來對電子設備的節能化、小型化要求越來越高。其中，運動手環和智能手表等可穿戴式設備搭載脈搏測量功能已成為主流趨勢，預計未來還會(huì )進一步顯著增長。然而，可穿戴式設備因存在電池容量限制的問題，而對可長時間驅動的低功耗元器件需求日益增加。針對這種需求，ROHM利用多年積累的光傳感器開發經驗和獨有的紅外線去除技術等，成功開發出非常適用于可穿戴式設備的脈搏傳感器。通過開發低功耗且高精度的傳感器，來滿足社會(huì )的需求。
＜特點＞
1. 實現業界最小級別的低功耗
“BH1790GLC”利用ROHM多年積累的光傳感器開發經驗和獨有的模擬電路技術優勢，實現更高的傳感器靈敏度。由此，即使在LED亮度較低的條件下，也可準確感知脈搏，功耗比以往產品降低約74%。實現業界最小級別的低功耗，有助于延長可穿戴式設備的電池壽命。
2. 通過卓越的紅外線去除特性，實現高精度檢測

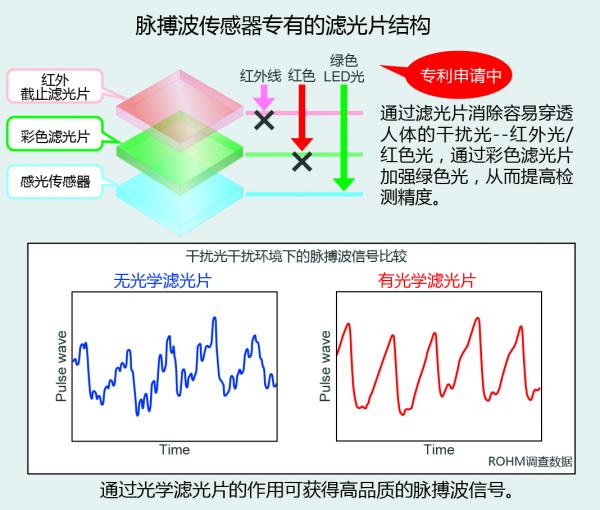

“BH1790GLC”利用ROHM的傳感器技術優勢，采用非常適合脈搏檢測的符合綠色光波長的光電二極管，同時感光部采用綠色光的濾光片和紅外（IR）截止濾光片相結合的脈搏傳感器專有的濾光片結構。因此，
不僅實現了高精度，而且將紅外線的影響降低到以往產品的1/10以下，即使在劇烈運動和太陽光等紅外線干擾較強的環境下，也可獲得穩定的脈搏數據。
3. 面積減少30%，有助于減輕設計負擔
“BH1790GLC”采用低亮度、低VF電壓的LED元件，可檢測脈搏信號，不再需要以往所需的LED電源用DCDC電路。與以往產品相比可減少達30％的安裝面積，有助于減輕設計負荷。
＜應用＞
●智能手環、智能手表等可穿戴式設備
●智能手機
●其他需要重要數據的設備
＜網上銷售信息＞

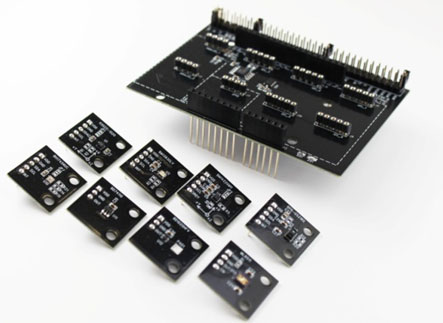

產品名稱：傳感器擴展板用 脈搏傳感器擴展板
產品型號：BH1790GLC-EVK-001

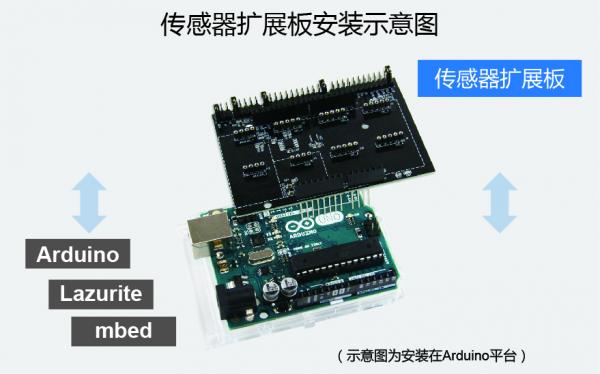

傳感器擴展板通過與在全球應用廣泛的Arduino Uno等連接并
嵌入軟件，可輕松測量傳感器信息。
開始銷售時間：2017年2月
網絡(luò )銷售平臺：AMEYA360、RightIC
＜產品規格其他數據＞
|
項目
|
特性值
|
|
工作時消耗電流 (LED OFF時)
|
200μA
|
|
關斷時電流
|
0.8μA
|
|

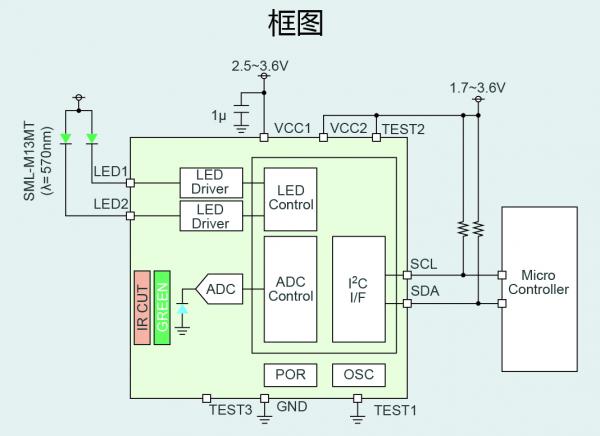

VCC1電源電壓范圍
|
2.5V～3.6V
|
|
VCC2電源電壓范圍
|
1.7V～3.6V
|
|
工作溫度范圍
|
-20～+85 ℃
|
|
封裝尺寸(W x D x H)
|
2.8 x 2.8 x 0.9 mm
|
･提供脈搏數計算算法。
如需支持，請訪問以下網頁并咨詢。
http://www.rohm.com.cn/web/china/sensor-shield-support/heart-rate-sensor
＜術語解說＞
*1) 開放平臺
在軟件和硬件行業，公開詳細的產品規格、零部件清單及程序源代碼等旨在促進產品廣泛普及的平臺。
*2) 傳感器擴展板
通過Arduino和Lazurite等通用微控制器開發板，可輕松測量加速度、氣壓、地磁等傳感器信息的擴展板。 |
