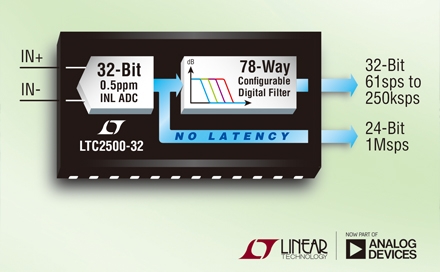

Linear的亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 宣布推出LTC2500-32，這是一款超高精確度的 32 位逐次逼近寄存器型 (SAR) 模數轉換器 (ADC)。LTC2500-32 是一種面向精準測量應用的新型和可行方法，該器件把凌力爾特專有 SAR ADC 架構的高準確度和速度與靈活的集成化數字濾波器相整合，以?xún)?yōu)化系統信號帶寬并放寬模擬抗混疊濾波器要求。LTC2500-32 同時提供兩個輸出：(1) 一個經過數字濾波的 32 位低噪聲輸出，該輸出實現了高達 148dB 的動態范圍；(2) 一個 32 位 1Msps 無延遲輸出，該輸出由一個超范圍檢測位、一個表示輸入電壓差的 24 位代碼和一個表示共模輸入電壓的 7 位代碼組成。無延遲輸出在本質上與數字濾波輸出是完美匹配的，從而在那些需要使用一個附加較快速的 ADC與一個精準 ADC 并行以監視信號完整性的應用中，消除了常見的失配和漂移問題。寬輸入共模范圍和高 CMRR 使 LTC2500-32 能夠連接共模電壓不斷變化的信號，從而簡化了模擬信號鏈。兩個輸出每個都可高度準確地表示加在兩個輸入端子之間的電壓差。
LTC2500-32 具卓越的低噪聲密度，在 61sps 時提供 148dB 動態范圍，在 1Msps 時動態范圍則為 104dB。除了低噪聲，LTC2500-32 在寬溫度范圍內提供了無可比擬的 0.5ppm 典型 INL 和 2ppm 保證最大 INL，以及低至可忽略的增益和偏移電壓漂移。這些特點相結合可在帶噪聲的環境中實現最先進的高精確度測量，例如在工業自動化應用環境中。集成的可配置數字濾波器提供了 7 種濾波器類型和 13 種不同的降頻采樣因子，從而使得用戶能高度靈活地針對每種應用進行帶寬、濾波器響應和噪聲性能的權衡折衷。
LTC2500-32 屬于一個超高精確度 SAR ADC 系列，該系列還包括 32 位 LTC2508-32和 24 位 LTC2512-24，LTC2508-32 提供了為數據采集應用而優化的數字濾波器，LTC2512-24 則提供為需要平坦通帶的信號處理應用而優化的數字濾波器。LTC2512-24 和 LTC2508-32 提供 14 位無延遲輸出，用以監視信號完整性，還提供 4 種降頻采樣因子，以方便在帶寬和動態范圍之間做出權衡。而 LTC2500-32 提供更多種濾波器類型和降頻采樣因子。
LTC2500-32 的商用和工業(–40oC 至 85oC) 溫度級版本已開始供貨。千片批購價為每片 35.95 美元。用于 LTC2500 SAR ADC 系列的 DC2222A 評估電路板可通過www.linear.com.cn/demo或聯系凌力爾特當地辦事處查詢詳情。
性能概要：LTC2500-32
· 1Msps 時具 104dB SNR
· 雙輸出 32 位 SAR ADC
o 經過數字濾波的 32 位低噪聲輸出
o 24 位差分 + 7 位共模 1Msps輸出和超范圍檢測功能
· 具同步功能的可配置數字濾波器
· 7 種濾波器類型：Sinc1、Sinc2、Sinc3、Sinc4、Spread-Sinc、平坦通帶、平均
· 寬輸入共模范圍
· 128dB CMRR
· 24 引線 7mm x 4mm DFN 封裝 |
