恩智浦（NXP）產品在音響耐用性和EMC性能方面所具有的強大領先優勢，推出多個基于NXP芯片的智能音頻功放參考方案，力求幫助客戶實現手機音質的提升，同時能夠節省設計的空間。

此次推出的智能手機用智能音頻功放解決方案包括：

一、基于NXP TFA9888的單聲道智能音頻方案
二、基于NXP TFA9911的單聲道智能音頻方案
三、基于NXP TFA9896的立體聲智能音頻方案
四、基于NXP TFA9890的立體聲智能音頻方案

一、基于NXP TFA9888的智能手機用單聲道智能音頻方案

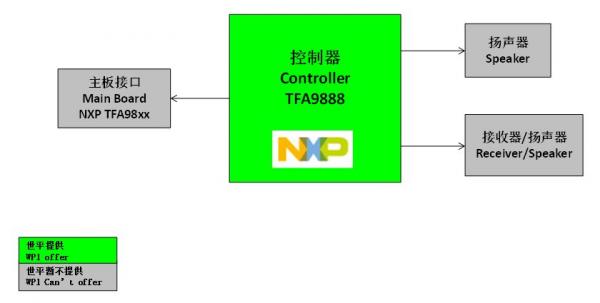

圖示1-基于NXP TFA9888的智能手機用單聲道智能音頻方案系統框架圖

功能描述

①   立體聲Class-D類智能音頻功放
②   能升壓到9.5V，將音量抬升
③   實時偵測振幅、溫度及腔體環境變化
④   兼容標準聲學回聲消除
⑤   支持混合側音

重要特性

①   低RF敏感度
②   高效率和低功耗
③   能極大提升音質的充足余量
④   支持8kHz~48kHz的采樣頻率
⑤   可以偵測腔體是否損壞或漏氣
⑥   削波抑制

二、基于NXP TFA9911的智能手機用單聲道智能音頻方案

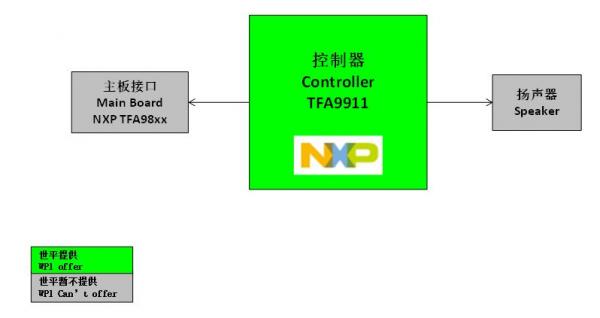

圖示2-基于NXP TFA9911的智能手機用單聲道智能音頻方案系統框架圖

功能描述

①   立體聲Class-D類智能音頻功放
②   能升壓到9.5V，將音量抬升
③   實時偵測振幅、溫度及腔體環境變化
④   兼容標準聲學回聲消除
⑤   專用揚聲器作為麥克風的反饋路徑

重要特性

①   能極大提升音質的充足余量
②   支持8kHz~48kHz的采樣頻率
③   可以偵測腔體是否損壞或漏氣
④   低RF敏感度
⑤   削波抑制

三、基于NXP TFA9896的智能手機用立體聲智能音頻方案

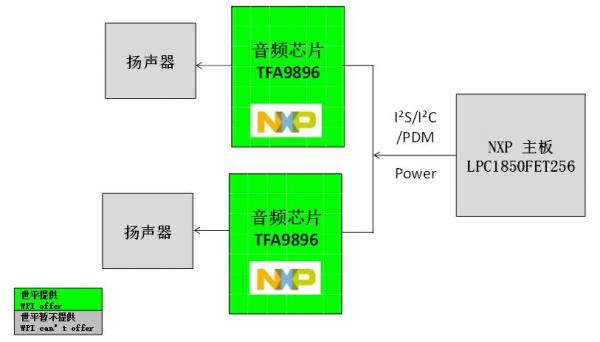

圖示3-基于NXP TFA9896的智能手機用立體聲智能音頻方案系統框架圖

功能描述

①   基于NXP TFA9896智能音頻系統模塊
②   驅動雙聲道喇叭工作
③   支持I²S音頻輸入，高保真D類音頻輸出
④   通過I²C接口對其進行控制
⑤   自適應偏移控制，以保護揚聲器振膜

重要特性

①   內置DSP，嵌入揚聲器提升和保護算法
②   D類放大器
③   支持8kHz~48kHz的采樣頻率
④   自適應DC-DC轉換器供電

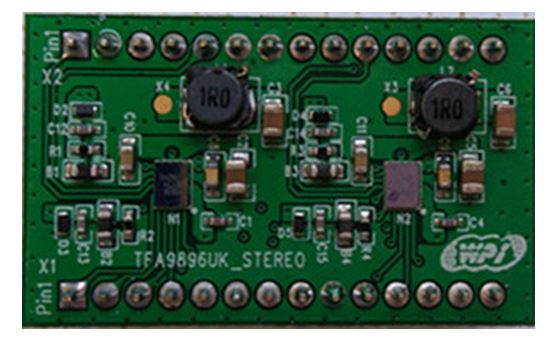

圖示4-大聯大世平推出基于NXP TFA9896的智能手機用立體聲智能音頻方案照片

四、基于NXP TFA9890的智能手機用立體聲智能音頻方案

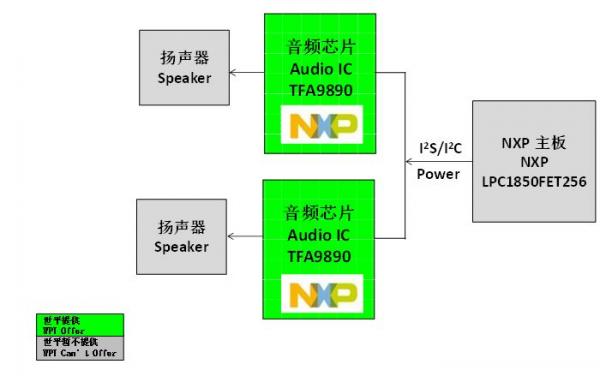

圖示5-基于NXP TFA9890的智能手機用立體聲智能音頻方案系統框架圖

功能描述

①   基于NXP TFA9890智能音頻系統評估板
②   驅動左右聲道喇叭工作
③   支持I²S音頻輸入，高保真D類音頻輸出
④   通過I²C接口對其進行控制
⑤   自適應偏移控制，以保護揚聲器隔膜

重要特性

①   內置DSP, 嵌入揚聲器提升和保護算法
②   D類放大器, 輸出功率2.65W
③   支持8kHz~48kHz的采樣頻率
④   自適應DC-DC轉換器供電

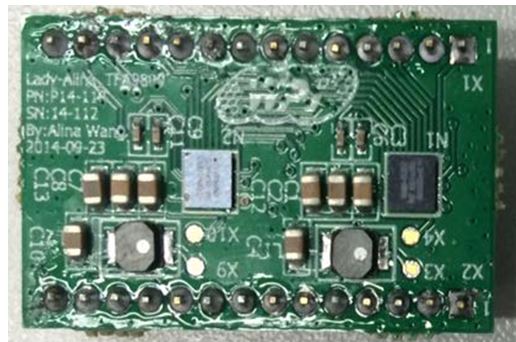

圖示6-基于NXP TFA9890的智能手機用立體聲智能音頻方案照片
