圖1 TI 電池管理產品中國市場和應用部門經理文司華博士
bq25703A和bq25700A四大優勢
此次TI推出的充電控制器分別為bq25703A和bq25700A，據文博士講，一方面這兩款產品具有業界最高效率，另一方面能夠最大化提升輸入功率。唯一的差別是，前者為I2C的通訊方式，被大量的消費類產品所應用；后者為SMBus通訊方式，廣泛應用在筆電行業中，其四大優勢文博士也做了進一步解釋?zhuān)?br>
一、靈活的輸入源
可支持廣泛的輸入電源，包括各式充電適配器、USB PD電源等，目前市場通用適配器可調電壓范圍在5－12Ｖ或20Ｖ電壓內。而bq25703A/700A可提供3.5Ｖ－24Ｖ寬泛的輸入電壓范圍。此外，還允許設計人員使用多個端口，例如USB2.0/3.0，或Type-C。
二、寬泛的USB OTG(On-the-Go)輸出兼容性
OTG又稱輸出兼容性，是個反向的過程。 OTG的模式能夠通過手機或筆記本電池把電壓輸出到外接Ｕ盤充電，TI的這款控制器能夠支持5Ｖ到20Ｖ的輸入就緒設備。支持非常強有力的電路，最大輸出能力超過100Ｗ。
三、不同模式之間的無縫轉換
高效率、可在不同模式之間做無縫轉換，是此兩款芯片最大的優點。文博士介紹，TI實測，在2-3Ａ，3串應用情況下，此充電控制器可以做到97%以上的轉換效率，相比業界最高水平高出4%，確保在1-4串間升、降壓的輸出轉換，熱損耗可降低50%到60%。
四、緊湊型的配置
此控制器簡化了外部電源設計。傳統的方案有降、升壓兩個電感，而bq25703A/700A只需一個電感，封裝自然變小。另外在軟件、在產品智能型的檢測功能上，都能夠帶來更加緊湊的適配器設計。

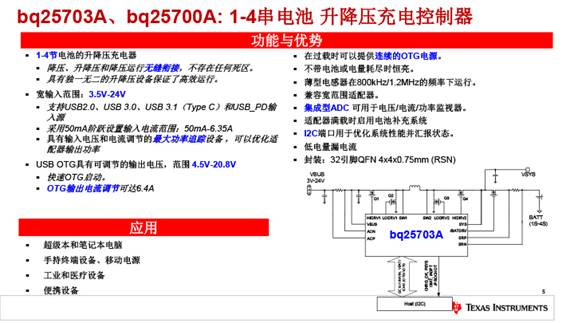

圖2 bq25703A和bq25700A的優勢及應用
什么是輸入電流優化（ICO）
TI的這款充電控制器運用了全新的高級電池算法ICO，可通過最大功率點跟蹤技術使電池充電智能化，實現全功率輸出。此獨特算法可自動檢測輸入功率的最大容量以?xún)?yōu)化電流，同時保持系統和充電電流的一致性，以確保利用最大輸入功率。
文博士以一個應用在無人機上的升降壓充電器為例，大家都知道無人機對電力要求相當苛刻，一般情況，無人機的飛行時間約在30分鐘左右，外加其它負載，比如攝像頭或專業相機等，飛行5分鐘就需要更換電池。為此，用戶會(huì )準備多塊電池以備用。但通常定制的適配器只能為固定電池串數的電池包充電。而Type-C接口的適配器，可為不同串數的電池充電，25703A/700A正是如此。其次在性能效率和功耗上，25703A/700A都有優秀的表現，內置的ICO功能可提升充電效率，還可以檢測各種適配器的電流能力，確保設備正常運行。在－40℃到85℃的極寬溫度范圍下25703A/700A的充電電壓精度在預設值的±0.6%，極大提升了充電性能以及提供安全保證。

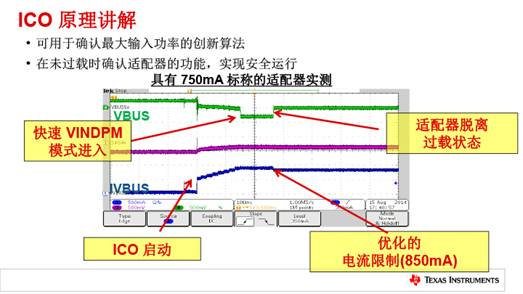

下圖可以清楚的了解到ICO的工作原理：綠線為T(mén)I的VBus，接入電池后開始充電，此時ICO模式作為較小的電流監測。當電流逐漸上調后，VBus電壓下掉，同時保持在此模式下。這時，VEDPM模式啟動，但此時的適配器事實上已經過載，由于VEDPM功能的保護，適配器在發燙的情況下仍在工作。通過ICO的監測和優化后，適配器脫離過載狀態，可實現安全運行。
圖3 ICO原理展示
多年來，TI之所以能為戶提供高效、持久、安全的電池應用，離不開技術專家的貢獻，筆者還了解到，TI這家公司約有二百多位電池專家，其中不乏電池算法或化學方面的頂尖專家，能夠應對任何電池設計挑戰。
其次TI擁有先進的電池算法、創(chuàng )新的充電技術，支持任何電池供電要求，使用戶實現更加便捷快速的充電體驗。在延長電池續航時間的同時,還提高了電池的安全性。
另外，在設計工具上，TI力求通過各種設計套件，參考設計，包括軟件的支持，來幫助客戶化繁為簡，并縮短上市時間。
