TI推出采用創(chuàng )新控制拓撲的可堆疊16V 輸入、40A SWIFT™DC／DC降壓轉換器

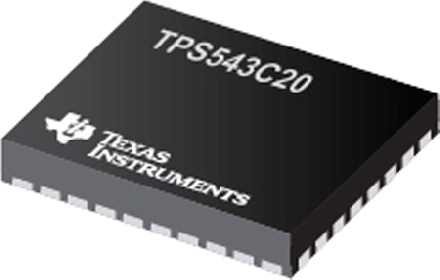

德州儀器（TI）近日推出了業界首款16 V輸入、40A 同步降壓DC／DC 轉換器，采用內置補償的高級電流模式（ACM）控制拓撲，支持頻率同步。TI的TPS543C20 SWIFT™轉換器將最新一代的低電阻高側和低側MOSFET集成至熱效率更高的小尺寸封裝中，進一步提高了轉換器的運行效率。設計人員可以并排堆疊兩個轉換器，驅動高達80A的負載，可滿足各種市場中的空間受限和功率密集型應用的處理器需求，包括有線通信和無線通信、企業計算和云計算以及數據存儲系統。

獨特的內部補償ACM控制拓撲可提供超快速瞬態響應，在寬范圍的輸入和輸出電壓下維持穩定。ACM的獨特之處在于，它是一種仿真峰值電流模式控制拓撲，內部產生一個斜坡，能夠在寬范圍的開關頻率下進行動態調整，確保良好的穩定性。由此不僅可以提供最佳的傳統固定頻率，實現低噪聲運行，還可以提供優異的恒定導通時間（COT）控制，在無外部補償的情況下實現快速的瞬態響應。閱讀博文“探索如何應用快如閃電的內部補償式ACM拓撲”和“控制模式快速參考指南”了解TI的各種控制模式之間的差異。

TPS543C20的主要特性和優點

在40A峰值負載電流下效率超過90％。

在不同溫度下都保持0.5%的參考電壓精度和全差分遠程電壓感測功能，可以滿足深亞微米處理器的電壓要求。

堆疊兩個轉換器時，可在負載點提供高達80A的負載電流。

提供極高的功率密度，并且PowerStack™方形扁平無引線封裝（QFN）可以輕松從單個接地焊盤散熱。

TPS543C20支持和工具

下載1V、20A高度集成的同步降壓轉換器參考設計，并通過TI的WEBENCH^®在線設計工具加快設計進程。

訂購40-A TPS543C20EVM-799或堆疊的80-A TPS543C20EVM-869評估模塊。

針對25A的類似應用，TI提供的TPS543B20同樣采用引腳對引腳兼容的PowerStack方形扁平無引線封裝。對于需要PMBus支持遙測的應用，TI提供可堆疊的35A的TPS546C23 SWIFT同步降壓轉換器。
