主動降噪電路的設計（ANC Circuit Design)
文章來源：永阜康科技 更新時間：2017/11/10 15:04:00
在線咨詢：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695

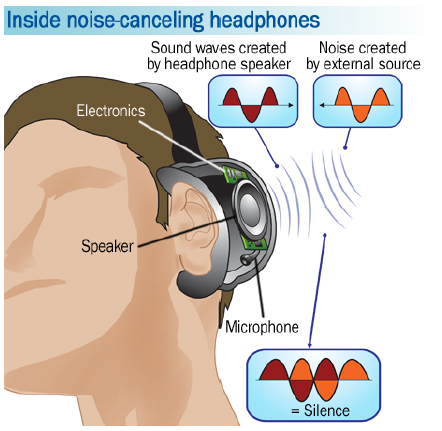

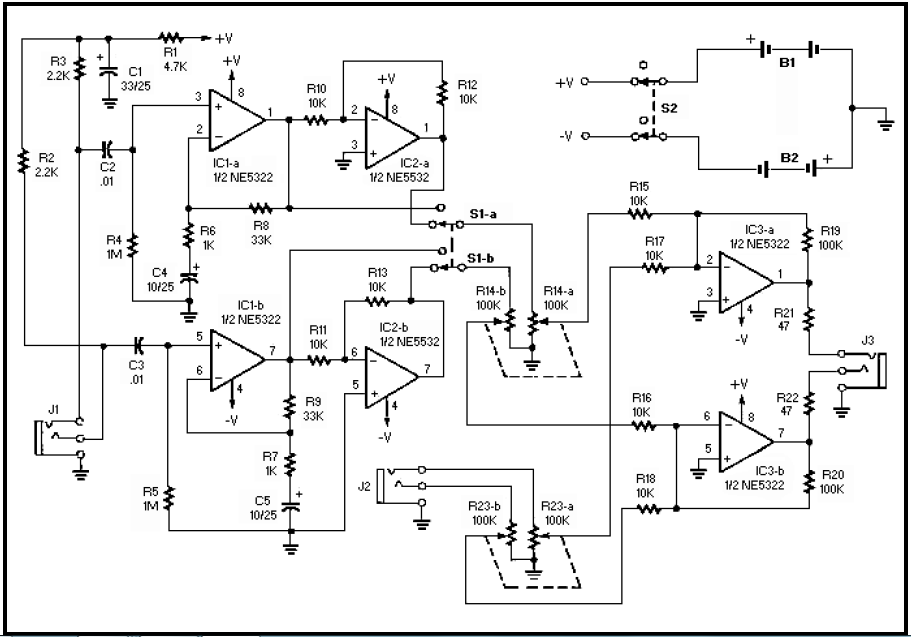

      主動降噪的降噪電路分為3個階段，每個部分都包含放大電路用獨特的方式改變噪音模擬信號。



      首先是預放大，這部分并不會(huì )對信號做反向；然后，是相位反向，配置運放；最后，信號疊加放大。


      降噪耳機包括兩個分離的通道，為了保持立體聲。兩個通道獨立，并行處理。噪聲消除是將模擬音頻信號經過這3部分電路的處理來實現的。

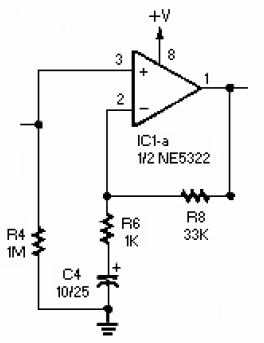

      預放大

      預放大電路是一個運放電路，并不對音頻做反向處理，看起來像預放大。這個電路是必須的，因為這個噪音的音頻信號從麥克風過來之后非常微弱，必須經過放大，才可以使用。預放大的增益由R8和R6的比值決定，通過改變這兩個電阻值可以控制音頻信號的幅度，這個信號將被送入相位反轉電路。

      相位反轉


      這部分電路通過改變電壓極性來改變信號相位。通過改變電阻R12和R10的比值，來改變運放電路的幅值。
      電位計（分離元器件方案中）在這里要出場了。


      信號疊加


      這里被反轉的噪音信號將和原有的音樂(lè )信號疊加在一起輸出給揚聲器。疊加后的信號的增益由R19和R15的比值控制。
