當T臺上的不規則圖形備受贊揚，引領時尚潮流的時候，對稱的精妙之美正在推動著科技的進步。如同鳥瞰故宮才能體會(huì )對稱之美，在享受耳機所帶來的震撼音效時，我們才能體會(huì )到音頻運放布局的對稱美。

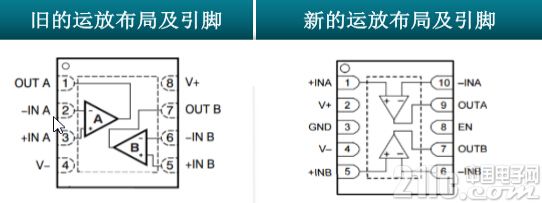

長時間工作的電子器件都會(huì )面臨散熱的問題，傳統音頻運放布局通常左右兩邊是不對稱的，所以，工程師們通常為左右不同的散熱方式而大傷腦筋。如下圖所示，傳統的運放布局的兩雙路運放設計是一個運放朝左，一個運放朝右，而且芯片內部不是對稱放置。這樣當工作芯片發熱時，它的熱不是對稱著熱的，在音頻界如果器件不對稱發熱會(huì )使器件產生失真。
如何既要保證整體功耗低，又要保證器件能夠在正常工作時避免“發燒”吶?TI的一眾音頻發燒友們打造 OPA1622音頻運算放大器，采用新的運放布局及引腳，對稱的內部布局消除了由于器件不對稱發熱引起的失真，優化了印刷電路板的布局，解決了由于運放布局不對稱產生的散熱不均衡的問題。

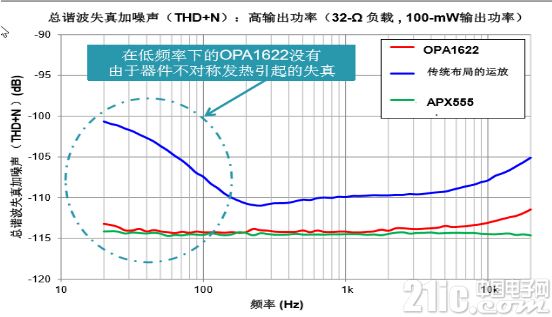

如上圖所示，傳統的運放由于不對稱發熱引起的失真會(huì )體現在這部分低頻時，就會(huì )有很大的THD+N的值。這部分對于真正愛好音頻和追求極致音質的人來說這是絕對不能接受的，因為他會(huì )聽到諧波一直發聲。OPA1622特別的設計使得兩個運放在內部就被設置好了，當發熱時這個影響就會(huì )被消除掉。
OPA1622的布局是差分放大器的布局，外面把電阻、電容都接好了，可以看到所有的器件拜訪都是對稱式的，而且也不用繞來繞去，就接在反饋回路上，這樣的干凈、簡潔又非常清楚的TCP的布局對工程師來說很方便而且也可以消除內部的寄生現象。
當你戴著耳機，把運放關閉和開啟時你是否會(huì )聽到短暫的不相關聲音?這種現象是由于電頻不一樣而產生的瞬變。這就是音頻運算放大器中的爆破音，如果你真的認真研究過爆破音，百度上一堆經驗告訴你如何降低爆破音對音頻信號的影響。TI OPA1622音頻運算放大器之所以可以消除音頻中的爆破音，它的使能Pin腳功不可沒，就可以使OPA1622在低功耗或者正常水平時操作。這個特別的Pin腳(GND)，它和芯片內部的補償電容直接相連，使得電源抑制比大大提高。電源抑制比是指產品功放對電源帶進來的噪聲或不想要的信號的能力。在高頻音頻信號中，不需要的信號隨著音頻放大器的工作也正在增大，從而需要更多的能耗來抑制住不被需要的信號�！暗凸臅r(shí)也就是它的功耗少于5mA的這時候，它基本是完全關閉的”周穎表示，“由于它內部有個特別的設計，當運放通過使能端開啟或關閉時是聽不到爆破音的，一般也沒有耳機擁有這種運放功能�！�
(TI高精度運算放大器產品線 市場工程師周穎)
現在市場上的便攜式耳機樣式繁多，有人獨愛入耳式的小巧玲瓏，也有人偏愛頭戴式的極致音質。根據耳機的不同種類，驅動負載也有所不同，它所需要的驅動電流或輸出功率要求也是不一樣。600歐姆就會(huì )比30歐姆更難驅動，因為它需要被更強的電流來驅動。很多運放的輸出級是不需要做這樣專門設計的，就不會(huì )考慮到這一點，一旦所需的驅動能力越拉越長之后，這種普通運放，就會(huì )出現非線性，非線性最終體現在THD+N里，從而就會(huì )有各種各樣的諧波，導致你的THD+N值不理想。
一般，耳機在高頻環境下是容性的阻抗，可以大到300pF，一般的音頻設計師為了能夠保證電路穩定，在運放輸出端和耳機之間會(huì )加個電阻，這個電阻可以使穩定性提高，但這個電阻會(huì )使耳機的音質受到影響。對此，OPA1622提高了驅動容性負載能力，強到大于600pF。耳機一般容性負載是300pF，所以，OPA1622這樣的驅動能力已經可以遠遠滿足用戶驅動各式各樣耳機的需求，并且中間并不需要驅動電阻來保持電源穩定性�？此苾H僅是少了一個電阻，但在卻對音質產生了巨大的影響。
一枚小小的引腳改變，一次運放布局的調整，看似那么簡單的過程，卻從此讓音質發生了巨大的改變。 |
