| 根據目前趨勢來看，無線充電將是手機等消費電子產品的標配，而Qi標準則已經在該領域內占據絕對的主流優勢地位。此次WPC無線充電聯盟發布Qi v1.2.4版本更新，將會(huì )進一步規范無線充電市場并促使產業升級。
自去年蘋果iPhone 8/X發布以來，無線充電市場出現井噴式增長。有觀點認為，當培養了用戶使用習慣后，無線充電將會(huì )跟WiFi一樣，成為用戶的剛需。
然而，目前市場上的無線充電方案五花八門，各有優劣。此外，近日WPC在其官網上發布了版本號為v1.2.4的最新Qi標準。在這樣的背景下，哪種無線充電方案將會(huì )最終勝出？
“支持7.5W無線充電”有貓膩！
蘋果7.5W無線充電一直是個神秘而又高端的存在。盡管現階段的Qi無線充電已經可以輕松做到10W、15W，但蘋果7.5W Qi無線充電一直都是各家在竭力攻克的關卡。究其原因，主要是蘋果7.5W無線充電使用的是定頻方案，能讓無線充電對手機干擾降到最小。
因為存在技術壁壘，蘋果7.5W無線充電在一定程度上代表著公司的整體實力，產品售價自然也更高。就用戶體驗而言，7.5W不像5W充電那樣慢，也不比15W充電熱，多數不差錢的蘋果用戶自然會(huì )選擇7.5W Qi無線充電。只是他們不知道是，通過淘寶搜索出的大多數7.5W無線充電器都不支持蘋果7.5W。很顯然，精明的商家更善于玩文字游戲，對于10W或者15W功率的無線充電器，他們可以臉不紅心不跳的標上“支持7.5W無線充電”，而又讓你挑不出什么毛病。
Qi v1.2.4標準發布對蘋果7.5W發射端認證有哪些變化？
近日，WPC在其官網發布了版本號為v1.2.4的最新Qi標準，此協議將在2018年3月8日開始強制執行，這意味著在2018年3月8日之后過認證的無線充電產品將不再適用Qi v1.2.3，而是按照Qi v1.2.4標準過認證了。
關于蘋果7.5W發射端認證方面，相對于Qi v1.2.3，Qi v1.2.4有以下更新：
1. 該TX類型MP-A11在Qi v1.2.4正式納入Qi標準。
2. 在Qi v1.2.3版本下，該類發射端通過的是BPP+FOD Extensions認證，而在新發布的Qi v1.2.4下，對發射端認證等級進行了簡化，會(huì )通過EPP（MP-A11）認證。
綜上，新協議強制執行后，蘋果7.5W發射端需要通過的Qi認證的類型為EPP（MP-A11）。

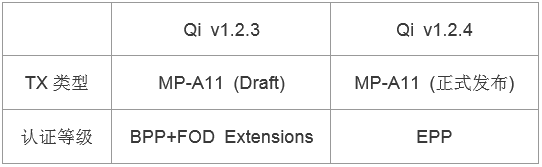

Qi協議的主要變化
（注：BPP：Basic Power Profile，EPP：Extended Power Profile。）
無線充電方案大PK
變頻架構不合規范，難以滿足蘋果無線快充要求
目前市場上無線充電發射器主要分為兩類：第一類為中低端發射器，采用的方案為變頻架構和定頻調占空比架構；第二類是以支持蘋果7.5W為代表的發射器，采用定頻調壓架構。
變頻架構的工作原理是通過改變工作頻率從而調節發射功率，在某些發射頻段會(huì )對手機電路造成一定干擾。目前市場上變頻架構的發射器一般采用A11或A11a，只能通過BPP認證。此類發射器功率一般都大于5W小于10W，沒有Q值檢測電路，在FOD（金屬異物檢測）性能方面要明顯遜色于過了BPP+FOD Extensions和EPP認證方案的發射器。
有些發射端在A(yíng)11/A11a基礎上通過固定工作頻率調節占空比的方式來支持蘋果的7.5W快充。此架構瞬態響應較差，基于此架構發射器一般也沒有Q值檢測電路，在FOD檢測方面會(huì )比較差，也不符合EPP要求，也無法通過EPP認證。定頻調占空比架構作為一種中國式創(chuàng )新，該方案勝在高性?xún)r(jià)比，一定程度上也能讓用戶用較低的價格享受蘋果快充的體驗，但無法做到對手機零干擾。更重要的是，它不符合MFi規范，同時也不歸屬為Qi的標準架構的一種，可能無法滿足蘋果手機未來提出更嚴格的快充要求。
定頻調壓架構為蘋果指定，對規范要求做了充分考慮
定頻調壓是蘋果官方指定的標準方案，蘋果在MFi大會(huì )上提出的7.5W快充采用的就是定頻調壓的架構。
據MFi認證機構可靠消息透露，蘋果將會(huì )在2018年第一季度全面開放無線充電的蘋果MFi認證，而一旦開放認證，市面上將會(huì )出現更多價格實惠性能表現不錯的無線充電，同時應該也會(huì )支持7.5W的快充速度。這也給了國內無線充電芯片方案商帶來了非常大的一個機遇和挑戰。如何保證自家的方案是可以符合MFi 7.5W認證要求，將是接下來每一家方案廠商攻克的難題。
了解蘋果設備的人都知道，為了保證設備的安全性，蘋果Lightning數據線中都內置了一塊芯片，起識別作用。在使用過程中，如果該產品沒有通過MFi認證，連接后會(huì )彈出警告提示，甚至還會(huì )直接轉換成飛行模式，表明未認證配件不能與蘋果設備兼容，嚴重的還會(huì )影響蘋果產品正常使用。
那么，蘋果7.5W定頻無線充電MFi認證將會(huì )測試哪些項目呢？眾所周知，目前蘋果8/8P/X等手機均是支持Qi標準，同時蘋果也是WPC的會(huì )員，所以，蘋果自己的MFi認證項目大的方向上肯定會(huì )在基于目前現有Qi測試的規范，例如測試FOD、帶載/通信解包能力、效率、兼容性等。但在借鑒Qi測試內容的同時，蘋果應該會(huì )有其更加嚴格的測試項目，譬如對無線充電板充電時溫升限制要求、充電距離和穩定性，以及其他一些更加嚴苛的保護功能。特別值得一提的是，由于蘋果目前推薦按選合作廠商用的是定頻（127.7KHz）的方案，MFi認證測試項必定少不了對產品工作頻率精度規范的測試要求。
因此，一線的無線充電器廠商，如Mophie、Belkin、RAVPower（澤寶）等，一般更看重定頻、FOD和快充等性能，品牌NXP、IDT以及國內的易沖無線等少數主打高端市場的芯片廠商往往成為其首選。前述三家無線充電器廠商已知大規模量產的蘋果7.5W品牌，采用的均為蘋果官方認可的定頻調壓架構。
日前，WPC官網認證產品頁面上更新了一款新的mophie發射器。拿這款發射器的規格來看，不難發現，它采用MP-A11拓撲，工作頻率固定在127KHz左右，占空比恒定為50%，通過調節電壓來控制發射功率。它能有效的避開干擾手機的頻段，讓無線充電對手機干擾降到最小。此外，該發射器有Q值檢測電路，在FOD檢測方面會(huì )更加靈敏，符合EPP的要求。該方案可以通過BPP+FOD Extensions和EPP認證。在WPC Qi v1.2.4執行后，將統一歸屬為EPP認證。

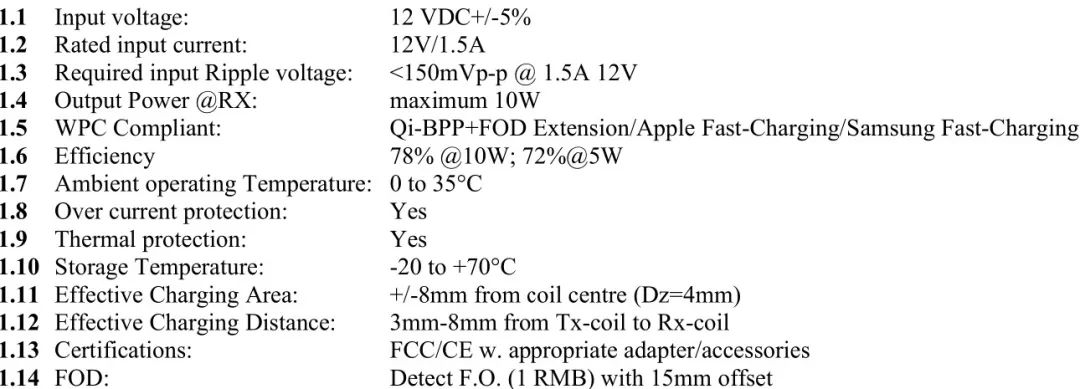

Mophie發射器規格
附：異物檢測為何重要？
早在Qi規范開發初期，就意識到發射器電磁場可能會(huì )耦合到意想不到的物體，產生不希望的后果。雖然這些情況在我們生活中并未遇到，但擔憂仍然很高。
若將硬幣、回形針、銅箔等小金屬物體放在發射器和移動設備之間，則在幾秒鐘內就可加熱至100℃。這足以使移動設備表面產生永久性損壞或造成一度皮膚燒傷。
因此，WPC早在2010年就啟動“異物檢測”特別工作組，并于2011年將此安全功能作為強制措施。
異物檢測主要有兩種方法：Q值法（功率傳輸前）和損失平衡法（功率傳輸期間）。無線充電一般采用前種方法，即發射線圈建立小信號場來測量Q值。Q值測量可以是計算時域中TX線圈自共振的衰減率，或計算頻域中峰值頻率與系統帶寬之比。測量值可用作使能充電的標準，或與稍后從RX傳送到TX的某個參考值進行比較。后種方法更加靈活，可實現更好的互操作性。
總結
現在和即將發布手機的無線充電功率都大于5W，因此選擇的發射器方案要可以通過Qi v1.2.4 EPP認證；同時也要關注充電穩定性、充電效率、FOD、對手機的干擾等方面的性能表現。因此選擇蘋果指定的定頻調壓的架構發射器方案是一個很好的選擇。
根據目前趨勢來看，無線充電將是手機等消費電子產品的標配，而Qi標準則已經在該領域內占據絕對的主流優勢地位。此次WPC無線充電聯盟發布Qi v1.2.4版本更新，將會(huì )進一步規范無線充電市場并促使產業升級，無線充電市場競爭也會(huì )更加激烈。
綜上，定頻調壓架構雖然相對中低端的變頻及定頻調占空比架構實現難度較高、售價更高，但由于能夠滿足安全要求，帶來更好的用戶體驗，且蘋果在開放MFi認證后將會(huì )出現降價可能，因此必將逐漸占據主流市場。 |
