| TPA3156D2模擬輸入70W雙聲道D類放大器介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2018/4/28 10:03:00 |
在線咨詢： |
| |
概述
TPA3156D2模擬輸入D類放大器具有低空閑功率損耗，有助于延長藍牙/無線揚聲器和其他電池供電音頻系統的電池使用壽命。TPA3156D2器件的效率非常高，提供2×70W的功率，在雙層PCB上有外部散熱器。該器件集成了一種高效升壓模式，動態減小外部LC濾波器的電流紋波和空閑電流。TPA3156D2高級振蕩器/可編程鎖相環路 (PLL) 電路采用一個多重開關頻率選項來避免AM干擾。在實現此功能的同時，還有一個主器件或從器件選項，這使得多重器件同步成為可能。TPA3156D2器件具有短路保護和過熱保護以及過電壓、欠電壓和直流保護的全面保護，以防止發生故障。將故障報告回處理器，以防止器件在過載情況下受到損壞。
特性
24V電壓、4Ω BTL負載條件下的功率為2×70W
寬電壓范圍：4.5V至26V
高效D類運行
- 極低空載電流：
- 超過90%電源效率
- 基于輸出功率的自適應調制機制
多重開關頻率
- AM抑制
- 主從模式同步
- 300kHz至1.2MHz開關頻率
采用具有高PSRR的反饋功率級架構，降低了PSU需求
- 可編程功率限制
- 支持并聯BTL模式和單通道模式
- 支持單電源和雙電源供電模式
- 集成具有錯誤報告功能的自保護電路，包括過壓、欠壓、過熱、直流檢測和短路等保護
- 耐熱增強型封裝
- 引腳對引腳兼容TPA3116D2和TPA3126D2
應用

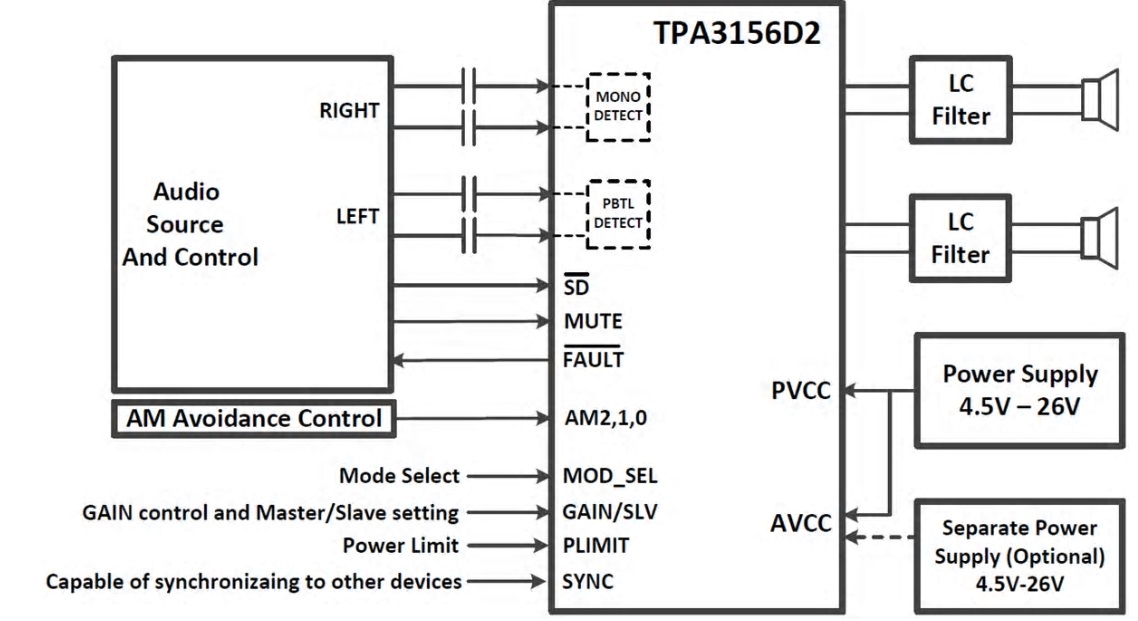

簡化應用電路
|
| |
|
|
|
|
|
| |
| |
| |
 |
