無需外置 MOSFET，電源設計更輕松!

德州儀器（TI）公司最近出了一款非常優秀的 DC-DC 同步升壓芯片 TPS61178, 相較市面上的同步升壓芯片，他內置了柵極驅動器（以實現負載斷開功能）的 20V 同步升壓轉換器，峰值電流可達 10A , 效率最高可達96%，所以 TPS61178 非常適合應用在藍牙音箱，電池檢測，高亮手電筒，USB Type-C PD, 大尺寸面板門級驅動等場合。

產品詳情介紹

我們就來仔細了解一下它的優秀之處。

1、它的輸入電壓范圍是 2.7V 到 20V, 輸出電壓范圍是 4.5V 到 20V。該芯片集成了兩個低導通電阻的功率 FET：一個 16mΩ 開關 FET 和一個 16mΩ 整流器 FET，使用具有集成斜坡補償功能的固定頻率峰值電流模式控制。在輕負載時，TPS61178 進入自動 PFM 模式,這樣可使得在整個負載輸出范圍內（不管是重載還是輕載），都可保持極高的效率。

2、該芯片可以在關斷或者輸出短路時將輸出與輸入側隔離。輸出短接后，它將進入間斷模式以減小熱應力，并可在短接結束后自動恢復。此外，TPS61178 還具有 OVP 和過熱保護以避免故障運行。TPS61178x 采用 3.0mm x3.5mm 13 引腳 VQFN 封裝，具有增強的熱耗散性能。

說了這些性能，我們看看實際的應用情況如何。

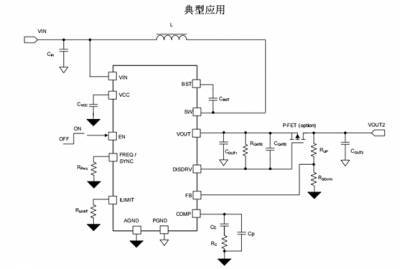

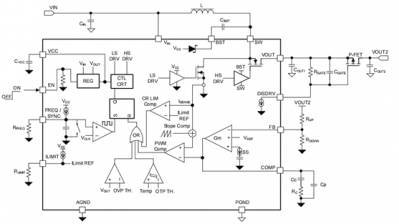

下圖分別為該芯片的 典型應用和 功能框圖：

01

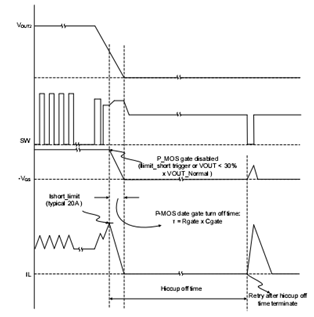

從上圖我們可以看到，所需要的外部器件很少。該芯片還提供一個單獨的 pin 腳 DISDRV 來驅動負載輸出端的外部 FET（P-FET）,在設備關斷或者輸出短路時它能完全斷開輸入與輸出的連接。啟動時，通過內部 55uA 的吸入電流源來控制外部 P-FET 開關。同時具有短路保護功能，如果電感電流達到了短路保護電流限制閾值（典型值 20A），或者輸出電壓降低到了正常輸出值的70%，那么該芯片就會(huì )進入間斷模式,關斷自己然后 90m 后重啟，這樣就能減小熱應力。短路狀況消失后，系統會(huì )重啟并且進入啟動流程：

02

在不同輸入條件下，電感 3.3uH，輸出 16V 時的不同負載的效率曲線，最高可達96%，在自動 PFM/PWM 切換模式下，輕載效率也高達90%以上：

03

不同輸入電壓下，設定 16V 輸出電壓，不同輸出負載下的輸出電壓（Output voltage VS Load），可見有良好的負載調整率：

04

我們來看看在 Vin=6V to 14V, Vout=16V, 500KHz 開關頻率，P-FET 連接在電路中，3A 滿載輸出電流下的各項實測值。

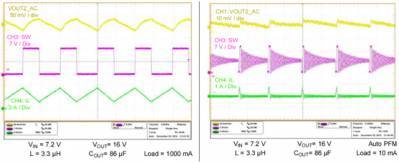

1) 輸出 1A 和 10mA 負載的紋波電壓如下,紋波電壓都在輸出值的3%以?xún)龋?/span>

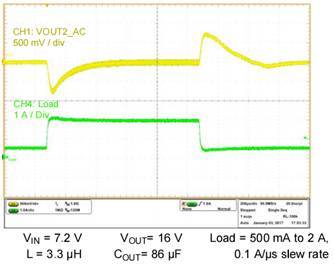

2) 負載變化瞬態響應 (0.5A-->2A)：

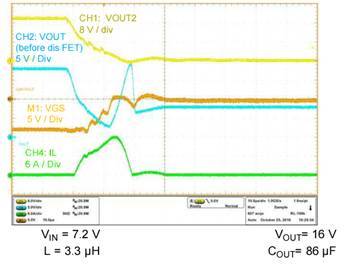

3) 輸出短路時的芯片響應：

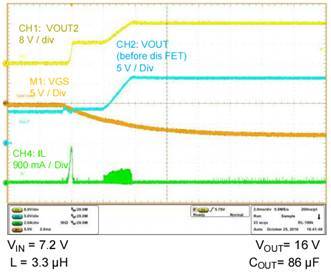

4) 輸出短路釋放后的實際響應：

通過以上的介紹以及實際測試曲線，我們可以看到 TPS61178 輸出范圍高達 20V，內置兩個低導通電阻的 FET，可調節開關頻率，最高可達 2.2MHz, 且提供了可讓負載斷開功能的柵極驅動器，具有自動切斷短路保護功能和過壓保護，在輕載時候自動強制 PFM 模式降低開關損耗來提高效率，最高效率可達96%。

相關終端應用

音頻子系統：無線（藍牙）揚聲器
