| 憑借恩智浦(NXP）產品在音響耐用性和EMC性能方面所具有的強大領先優勢，推出多個基于NXP芯片的智能音頻功放參考方案，力求幫助客戶實現手機音質的提升，同時能夠節省設計的空間。
此次推出的智能手機用智能音頻功放解決方案包括：
一、基于NXP TFA9888的單聲道智能音頻方案
二、基于NXP TFA9911的單聲道智能音頻方案
三、基于NXP TFA9896的立體聲智能音頻方案
四、基于NXP TFA9890的立體聲智能音頻方案
一、基于NXP TFA9888的智能手機用單聲道智能音頻方案

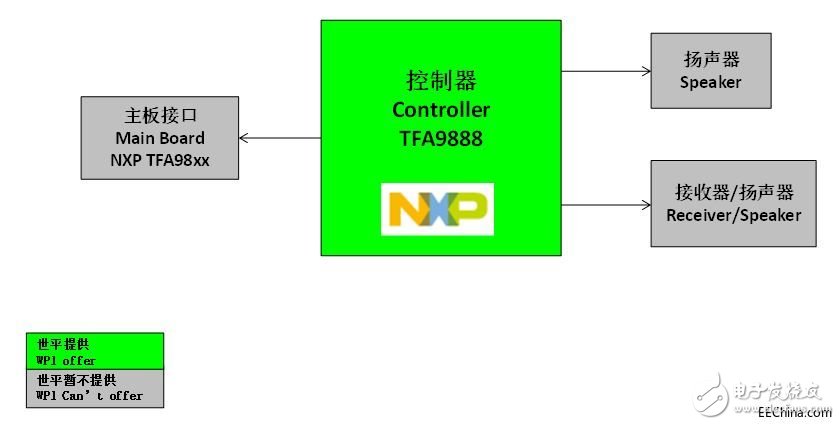

圖示1-基于NXP TFA9888的智能手機用單聲道智能音頻方案系統框架圖
功能描述
① 立體聲Class-D類智能音頻功放
② 能升壓到9.5V，將音量抬升
③ 實時偵測振幅、溫度及腔體環境變化
④ 兼容標準聲學回聲消除
⑤ 支持混合側音
重要特性
① 低RF敏感度
② 高效率和低功耗
③ 能極大提升音質的充足余量
④ 支持8kHz~48kHz的采樣頻率
⑤ 可以偵測腔體是否損壞或漏氣
⑥ 削波抑制
二、基于NXP TFA9911的智能手機用單聲道智能音頻方案

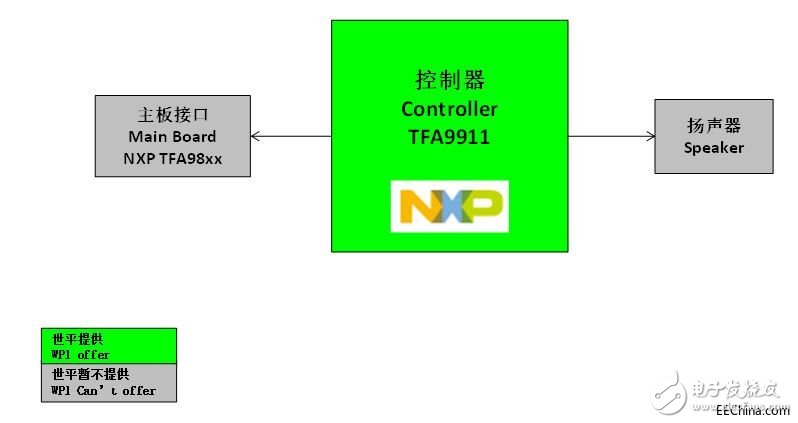

圖示2-基于NXP TFA9911的智能手機用單聲道智能音頻方案系統框架圖
功能描述
① 立體聲Class-D類智能音頻功放
② 能升壓到9.5V，將音量抬升
③ 實時偵測振幅、溫度及腔體環境變化
④ 兼容標準聲學回聲消除
⑤ 專用揚聲器作為麥克風的反饋路徑
重要特性
① 能極大提升音質的充足余量
② 支持8kHz~48kHz的采樣頻率
③ 可以偵測腔體是否損壞或漏氣
④ 低RF敏感度
⑤ 削波抑制
三、基于NXP TFA9896的智能手機用立體聲智能音頻方案

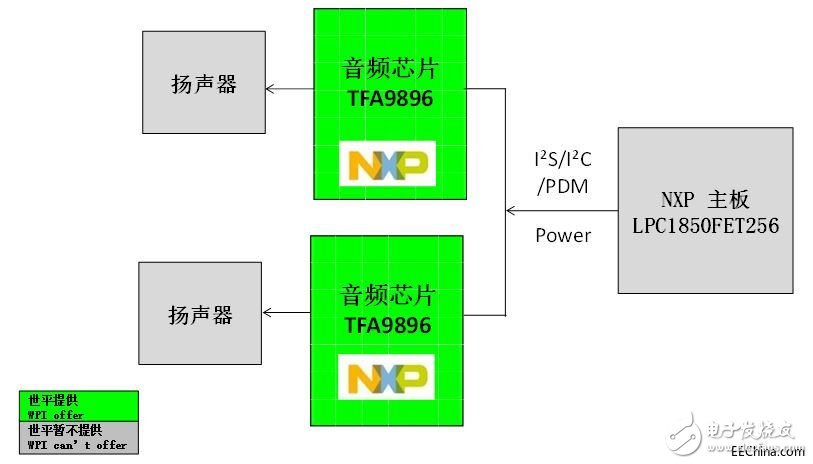

圖示3-基于NXP TFA9896的智能手機用立體聲智能音頻方案系統框架圖
功能描述
① 基于NXP TFA9896智能音頻系統模塊
② 驅動雙聲道喇叭工作
③ 支持I2S音頻輸入，高保真D類音頻輸出
④ 通過I2C接口對其進行控制
⑤ 自適應偏移控制，以保護揚聲器振膜
重要特性
① 內置DSP，嵌入揚聲器提升和保護算法
② D類放大器
③ 支持8kHz~48kHz的采樣頻率
④ 自適應DC-DC轉換器供電

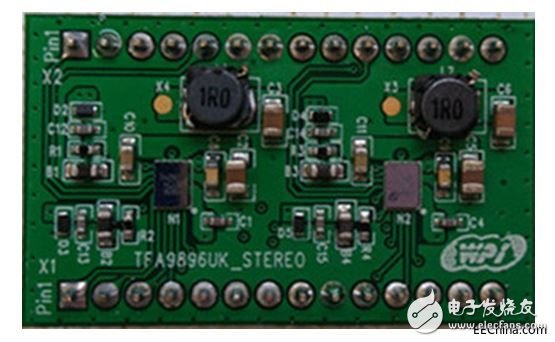

圖示4-基于NXP TFA9896的智能手機用立體聲智能音頻方案照片
四、基于NXP TFA9890的智能手機用立體聲智能音頻方案

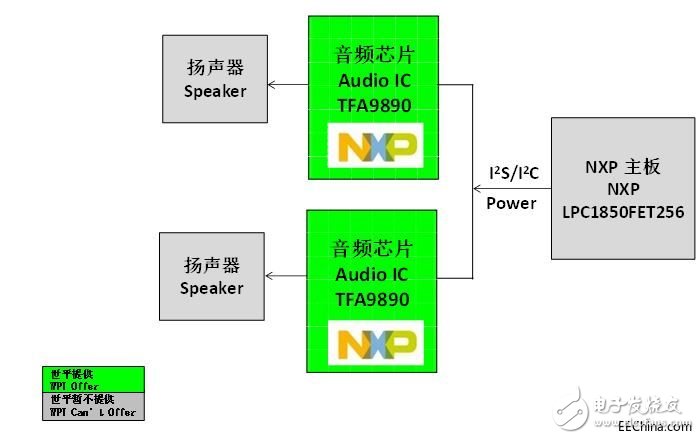

圖示5-基于NXP TFA9890的智能手機用立體聲智能音頻方案系統框架圖
功能描述
① 基于NXP TFA9890智能音頻系統評估板
② 驅動左右聲道喇叭工作
③ 支持I2S音頻輸入，高保真D類音頻輸出
④ 通過I2C接口對其進行控制
⑤ 自適應偏移控制，以保護揚聲器隔膜
重要特性
① 內置DSP， 嵌入揚聲器提升和保護算法
② D類放大器， 輸出功率2.65W
③ 支持8kHz~48kHz的采樣頻率
④ 自適應DC-DC轉換器供電

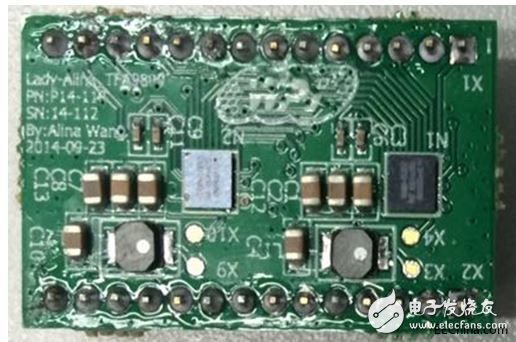

圖示6-基于NXP TFA9890的智能手機用立體聲智能音頻方案照片
|
