在便攜式藍牙音箱中，由于揚聲器非�？拷�，立體聲低音音效卻越變越差，其效果幾乎接近單聲道。深圳市永阜康科技有限公司推出基于HT97230+HT317的3D環繞立體聲音效、低音增強、30W雙聲道D類音頻放大組合解決方案設計，可以在揚聲器非�？拷那闆r下仿真3D環繞立體聲音效及低音增強模式。波形接口可以用于消除聽者右耳的左聲道輸出，反之亦然。這一3D提升技術可使揚聲器產生明顯的分離效果，具有物理隔離時四倍或更高的分離度! 此方案可廣泛應用高端藍牙音箱。此設計大致分為兩個主要級：
1，采用HT97230作為前端運放及音效處理
HT97230具有的3D環繞模式，能夠在立體聲應用上創(chuàng )造3D環繞聲的感覺，給音箱聲音增加沖擊力和環繞聲的感覺，感受環繞聲音響效果。
HT97230具有的低音增強模式，可依據音箱頻響特性，對某個頻段的低音進行不同程度的提升增強，達到低音增強的效果，對中低音鼓聲、中低音人聲有明顯的增強效果。
模式控制
通過pin17 CTL的控制，可使HT97230進入不同的工作模式。該引腳支持兩種控制方式：
（1）電壓控制方式

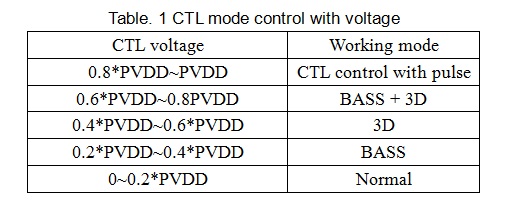

在CTL引腳輸入一定的電壓，可使HT97230進入不同的工作模式，具體如下表：
（2） 一線脈沖模式

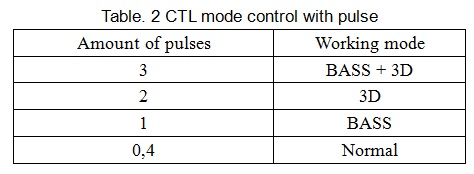

但CTRL拉高至PVDD（如上表1），在CTRL引腳輸入不同脈沖數，即可進入不同的工作模式，如下表：
2，采用HT317 D類音頻功放IC，24V提供2×30W ( THD+N=1%)功率輸出
HT317是一款高效D類音頻功率放大器。在24V供電的立體聲（ BTL）模式下 ，能夠持續提供2*30W/8Ω功率輸出功率輸出 ；在單聲道（PBTL）模式下，能夠持續提供75W/4Ω功率輸出 。
HT317具有豐富的功率限制能，以滿足各類應用。一種是限幅功能（PLIMT），即在輸出端限制在輸出端限制其最大輸出擺幅低于設定值 ，可避免意外的超額輸出功率損壞喇叭。另一種為自動增益控制功能（AGC）開啟后，可有效改善因輸入幅度過大或者電源壓降低造成的破音失真。
HT317具有過溫限幅功能（TFB），在高功率輸出、 在高功率輸出、高環境溫度等條件下導致芯片內較時，自動降低系統增益， 避免芯片進入過溫關斷保護功能，使其能夠連續播放而不間斷。
HT317還具有多開關頻率可選，以抑制還具有多開關頻率可選，以抑制還具有多開關頻率可選，以抑制AM干擾。
此外， HT317內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護 、短路直流保護 、短路熱保護和電源欠壓異常保護等功能 ，可全面防止出現故障 。

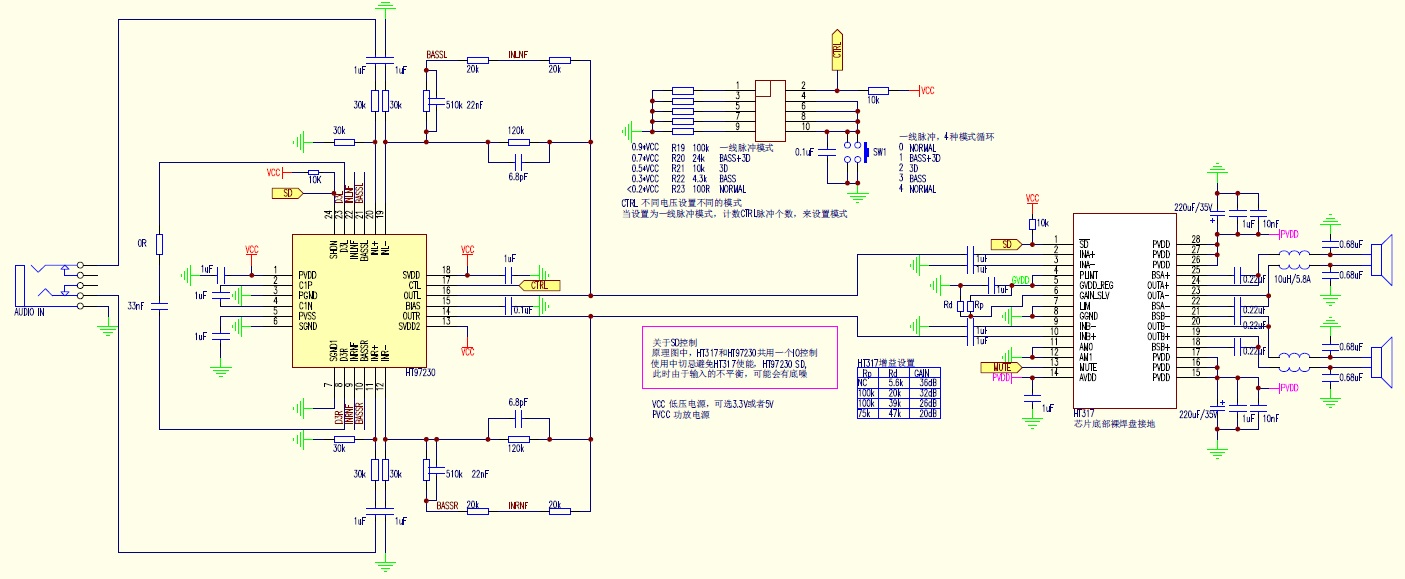

應用原理圖
HT97230詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3746.htm
HT317詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3773.htm |
