應用于汽車平臺的基于恩智浦（NXP）產品的無線充電解決方案。

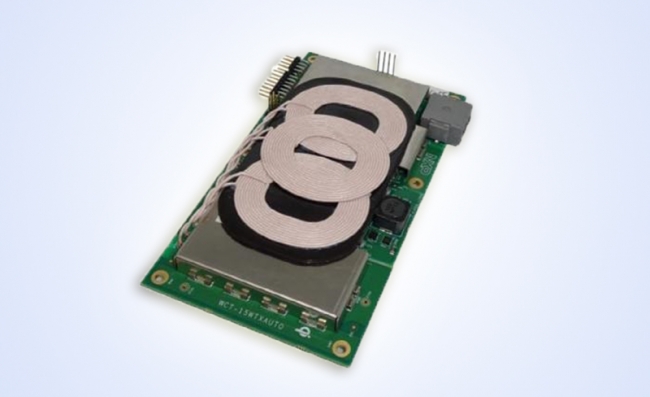

NXP 15W多線圈發送器參考平臺專為基于NXP MWCT1013AVLH發送控制器IC與Infineon IPG20N10S4L-22A（MOSFET）/ AUIRS2301S（MOSFET Driver）的汽車無線充電應用而設計。

方案特色

• 基于WPC MP-A9；
• 15W無線充電平臺多線圈自由位置，具有固定頻率；
• 集成的片上數位解調；
• 支持基于品質因數（Q因數）變化和校準功率損耗計算；
• 支持多種類型的RX調制信號（交流電容、交流電阻和直流電阻）；
• 支持低待機功能和點火控制邏輯；
• 面向安全的完整NFC支持（RFID標簽保護）、個性化、BT/Wi-Fi配對和認證應用；
• 支持其他功能，如NFC、CAN和觸摸感應；
• 過壓/過流/過溫保護；
• 基于軟件的解決方案，提供最大的設計自由和產品顯著特點；
• 功率傳輸效率超過70%。

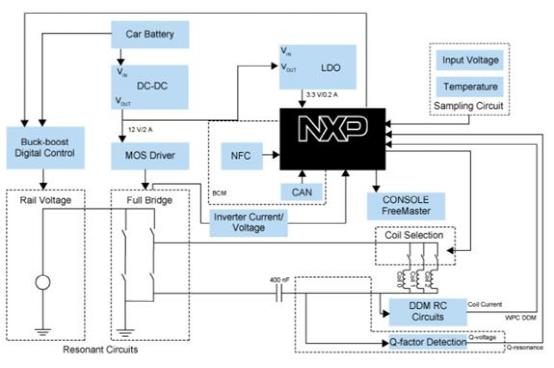

圖示1-應用于汽車平臺的基于NXP產品的無線充電解決方案的系統方案圖

規格說明

• 該控制器IC管理并執行實現無線充電發送器解決方案所需要的所有控制功能；
• 提供一個高性能的無線充電系統，同時也考慮到了汽車復雜的工作環境；
• 整個平臺采用汽車級元件，并考慮其他重要的汽車功能，以確保系統可以無縫集成；
• 該設計符合無線充電聯盟的最新Qi規范，并已通過MP-A9型發送器認證。

方案應用

車用無線充電版
