新器件進一步提高電源效率
東芝電子元件及存儲裝置株式會(huì )社（“東芝”）推出新系列的下一代650V功率MOSFET，用于數據中心服務器電源、太陽能(PV)功率調節器、不間斷電源系統(UPS)和其他工業應用。
TK040N65Z是DTMOS VI系列的首款器件，是一款支持高達57A連續漏極電流(ID)的650V器件，而出現脈沖電流(IDP)時，可支持高達228A的連續漏極電流。該款新器件提供0.04Ω（0.033Ω典型值）超低漏源極導通電阻RDS(ON)，可有效減少電源應用中的損耗。得益于更低的電容設計，該款增強型器件成為現代高速電源應用的理想之選。
關鍵性能指標/品質因數(FoM) – RDS(ON) x Qgd的降低使得電源效率得到提高。與上一代DTMOS IV-H器件相比，TK040N65Z的這一重要指標提升40%，這意味著電源效率顯著提高，據測量，2.5kW PFC電路中電源效率提高大約0.36%[1]。

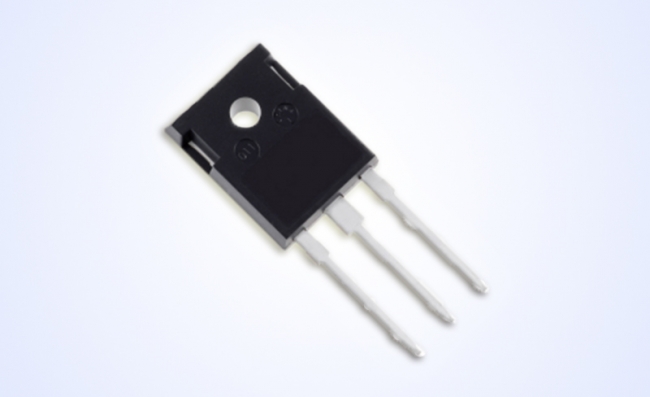

該款新器件采用業界標準的TO-247封裝，既實現了與舊版設計的兼容性，也適用于新項目。
為滿足市場需求，東芝將繼續擴大其產品陣容并幫助提高電源和電源系統的效率。
該款新器件的批量生產和出貨即日啟動。
應用場合
- 數據中心（服務器電源等）
- 光伏發電機功率調節器
- 不間斷電源系統
特點
- RDS(ON) × Qgd降低，支持開關電源提高效率
|
主要規格
|
|
(@Ta=25oC)
|
|
產品型號
|
|
封裝
|
|
絕對最大額定值
|
|
漏源極導通電阻
RDS(ON)最大值
@VGS=10 V
(Ω)
|
|
總柵極電荷
Qg典型值
(nC)
|
|
柵漏電荷
Qgd
典型值
(nC)
|
|
輸入電容
Ciss
典型值
(pF)
|
|
上一代系列
(DTMOS IV-H)
產品
型號
|
|
庫存查詢與購買
|
| |
|
漏源極電壓
VDSS(V)
|
|
漏極電流（直流）
ID(A)
|
|
|
|
|
|
|
|
TK040N65Z
|
|
TO-247
|
|
650
|
|
57
|
|
0.040
|
|
105
|
|
27
|
|
6250
|
|
TK62N60X
|
|
|
注：
[1] 截至2018年6月，東芝測量值（2.5kW PFC電路@輸出功率=2.5kW）。
