概述
HT8310是一款內置電荷泵自適應升壓模塊的D 類音頻功率放大器。VBAT=4.2V下，10% THD+N， 向4Ω負載條件下能連續輸出5.2W功率;自適應升壓 檢測，有效改善小功率下播放時間。HT8310內部固 定28dB增益，有效減少外圍元器件數量。
HT8310的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂(lè )、語音信號幅 度過大所引起的輸出信號削頂失真（破音），也能自 適應地防止在升壓電壓下降所造成的輸出削頂，顯著 提高音質，創(chuàng )造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8310具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻 功放模式。
HT8310內部集成免濾波器數字調制技術，能夠 直接驅動揚聲器，并最大程度減小脈沖輸出信號的失 真和噪音。輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8310內置的關斷功能使待機電流最小 化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
4種防削頂失真功能(防破音, Anti-Clipping
Function, ACF)
免濾波器數字調制，直接驅動揚聲器
自適應電荷泵升壓功能
內部固定28dB增益
輸出功率
5.2W (VBAT=4.2V, RL=4Ω, THD+N=10%)
4.0W (VBAT=3.7V, RL=4Ω, THD+N=10%)
3.0W (VBAT=3.3V, RL=4Ω, THD+N=10%)
效率
84% (VBAT=3.7V, RL=4Ω, 0.4W)
75% (VBAT=3.7V, RL=4Ω, 2W)
電源
-升壓輸入VBAT：2.7V至5.5V
-升壓輸出CPOUT：6.4V
靜態工作電流：3mA
關斷電流：<1uA
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能
無鉛封裝， SOP16L-PP
應用
・藍牙音箱 ・便攜式音箱
・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・MP4, 導航儀
・平板電腦，筆記本電腦 ・智能手機
・小尺寸LCD電視/監視器 ・便攜式游戲機

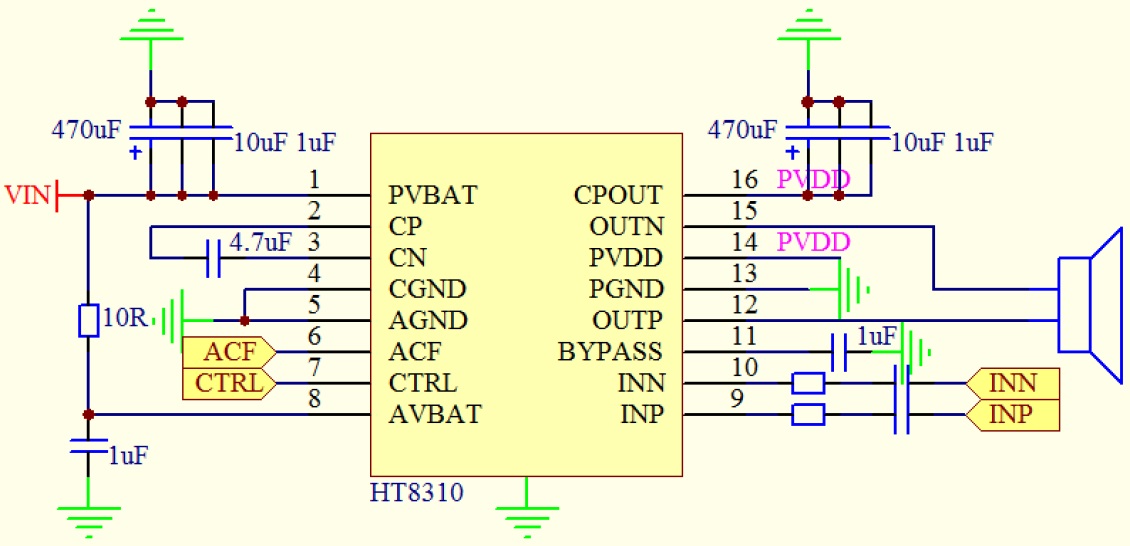

典型應用圖
