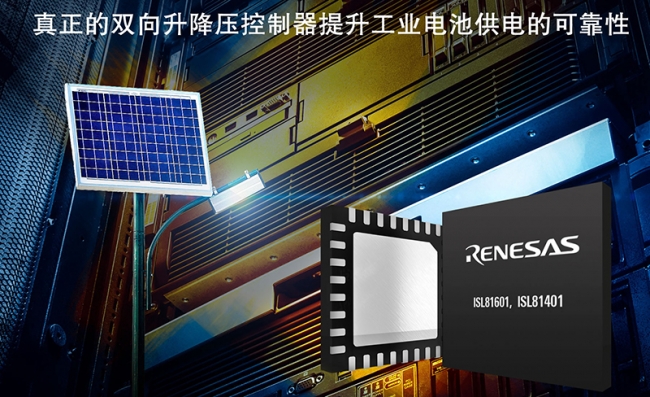

高效率的 ISL81601 和 ISL81401 利用專有的升降壓控制策略實現可靠的雙向運行和平滑的模式切換
全球領先的半導體解決方案供應商瑞薩電子株式會(huì )社（TSE：6723）今日宣布，推出創(chuàng )新的新型雙向四開關同步升降壓控制器系列--- ISL81601和 ISL81401。ISL81601和 ISL81401 是業界唯一真正的雙向控制器，能夠在兩端檢測峰值電流，并能夠在降壓或升壓模式下提供雙向逐周期電流限制。該系列控制器能夠以 99% 的峰值效率完成負載點（POL）和電壓軌轉換。ISL81601 具有 4.5V 至 60V 的寬輸入范圍，可產生 0.8V 至 60V 輸出，以支持大多數工業電池：12V，24V，36V 和 48V。ISL81401 具有 4.5V 至 40V 輸入以及 0.8V 至 40V 輸出；此外還提供了其對應的單向版本 -- ISL81401A。這些新型控制器非常適合于直流備用電源和電池供電的醫療、工業和電信系統。
ISL81601 和 ISL81401 的雙向峰值電流檢測功能省去了對負載供電電池進行充放電所需的復雜的外部電路。其專有控制策略可在降壓、升壓以及降壓-升壓之間提供平滑的模式切換，同時降低了 Vout 處的低頻紋波，能夠確保線電壓或負載瞬態變化期間的干擾最小。該控制策略還可確保在所有條件下都能夠得到可控的紋波電壓。多層過流保護以及精密控制策略的加入可令該控制器在 Vout 低至 0.1V 時仍能提供恒定電流輸出，從而實現可靠的運行。設計人員可以通過并聯無限數量的控制器來輕松擴展系統功率。ISL81601 和 ISL81401 四開關控制器的控制策略確保同一時間只有兩個開關工作在高頻開關狀態，從而最大限度降低功耗，并實現更高的效率。
瑞薩電子工業模擬和電源業務部副總裁 Philip Chesley 表示：“ 我們的新型雙向升降壓控制器省去了額外的檢測電路，為客戶提供了強大的功能，可以讓電池保持健康狀態，并獲得出色的電源效率。高度集成的 ISL81601、ISL81401 和 ISL81401A 通過瑞薩電子專有的調制方案實現了電池供電設備所需要的高可靠性�！�
ISL81601、ISL81401 和 ISL81401A 的主要特性：
- 單電感 4開關升降壓控制器
- 帶有四個反饋控制環路的雙向運行（ ISL81601 和 ISL81401 ）
- 獨立的電壓和電流反饋環路控制
- 輸入和輸出的恒定電流/恒定電壓控制
- 支持使用微控制器對參數設置進行即時更改
- 頻率設置范圍：100kHz 至 600kHz
- 具有自適應直通保護功能的 MOSFET 驅動器
- 8V 驅動器（ISL81601）和 5V 驅動器（ISL81401/A），可實現最佳的效率
- 輕載高效率模式和 2.7μA 關斷電流可延長電池壽命
- 頻率抖動可降低 EMI（ISL81601 和 ISL81401）
- 全面的多重保護功能：欠壓、過流、過熱和短路保護
ISL81601 和 ISL81401/A 可與瑞薩電子 RL78 微處理器( MCU )或其他 MCU 組合，對電壓、電池充電/放電功能以及在線雙向功率流動進行編程控制。設計人員還可以使用PowerCompass™ 工具快速選取符合其特定系統要求的其他電源部件。設計人員可以設置多個電源軌，在幾分鐘內完成高級系統分析并生成自定義的參考設計文件。 |
