我以FLY的設計參考進行設計技巧和分析；能量轉換系統必定存在能耗，雖然實際應用中無法獲得100％的轉換效率，但是，一個高質量的電源效率可以達到非常高的水平，開關電源的損耗大部分來自開關器件（MOSFET 和二極管）和開關變壓器，另外小部分損耗來自電感和電容。但是，如果使用非常廉價的電感和電容（具有較高電阻），將會(huì )導致?lián)p耗明顯增大。同時在選擇開關電源IC 時，需要考慮控制器的架構和內部器件；也可以獲得高的效率設計！

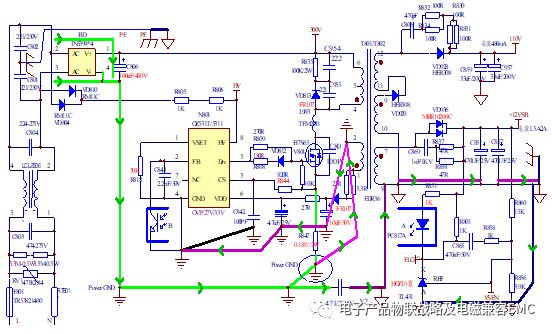

1．FLY的系統參考設計圖：

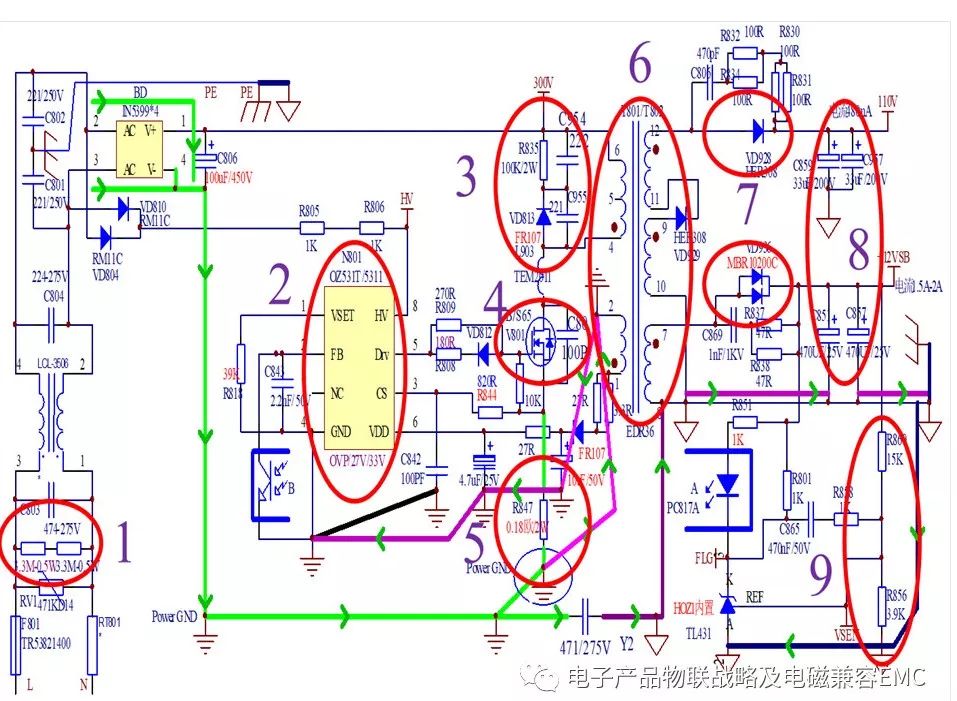

2．電源的功率損耗的注意器件及分布位置預算分析
A．效率影響最大的是：開關IC的控制，開關變壓器，吸收電路，開關MOS管；輸出整流二極管
B．不同的開關電源系統其工作拓撲結構
C．可靠性帶來的功能及檢測電路器件
3．從上面的1－9位置器件分析開關電源的主要損耗來源；
①設計功率大于（＞）10W時最大的損耗為開關變壓器損耗。（恒流／恒壓模式估計會(huì )有≥0．58W功率差異－跟電路的檢測方式有關�。�
②設計功率小于（＜）10W時最大的損耗為開關芯片及開關MOS器件
③損耗的另一主要來源輸出部分的整流設計（肖特基優于快速恢復優于超快速恢復）
④開關芯片的設計選擇和MOS選擇的設計（注意對于采用IC集成MOS參數和控制系統動作參數設計，目前PI公司技術相對會(huì )有優勢）
⑤電源的穩壓及調整率控制的假負載系統設計
4．＞10W開關電源系統通過變壓器的設計來提高電源效率的指導（從以下幾個方面優化）
①選擇適當的變壓器磁芯大小，以滿足空間要求下。
②優化選擇最少的變壓器次級設計圈數。
并且要求：
⑴設計最大的磁通量越接近要求的限值3100GS恒流（或3000GS恒壓）
⑵滿足磁芯損耗P銅損≥PCORE（BM）≥P阻
③使KP盡可能的低（恒流設計的正常范圍KP可在0．5－1之間）如果對功率因素有要求時滿足230VAC時要求大于0．9時KP在極限情況下不能超過1（這時系統始終工作在連續模式條件下。）從而減少開關損耗，有較低的銅損／電阻損耗
請參考《FLY反激變換器的關鍵參數VRO＆KRP工作模式分析》
④在線圈之間增加絕緣膠帶。
⑤變壓器采用三明治繞法（拆分初級為兩部分）：減少漏感
⑥可以使用大一等級型號的磁芯（增加Ae參數）：成本和空間允許的情況下
⑦變壓器具體參數技巧：
⑴變壓器的次級設計盡可能少的圈數
⑵減少BAC（交流磁通量擺幅）－－－－減少變壓器銅損和鐵芯損耗。
⑶優化磁芯，BM．減少銅損比提高BM增加磁芯損耗更好！
5．開關電源系統的效率還跟使用的架構有很大的關系

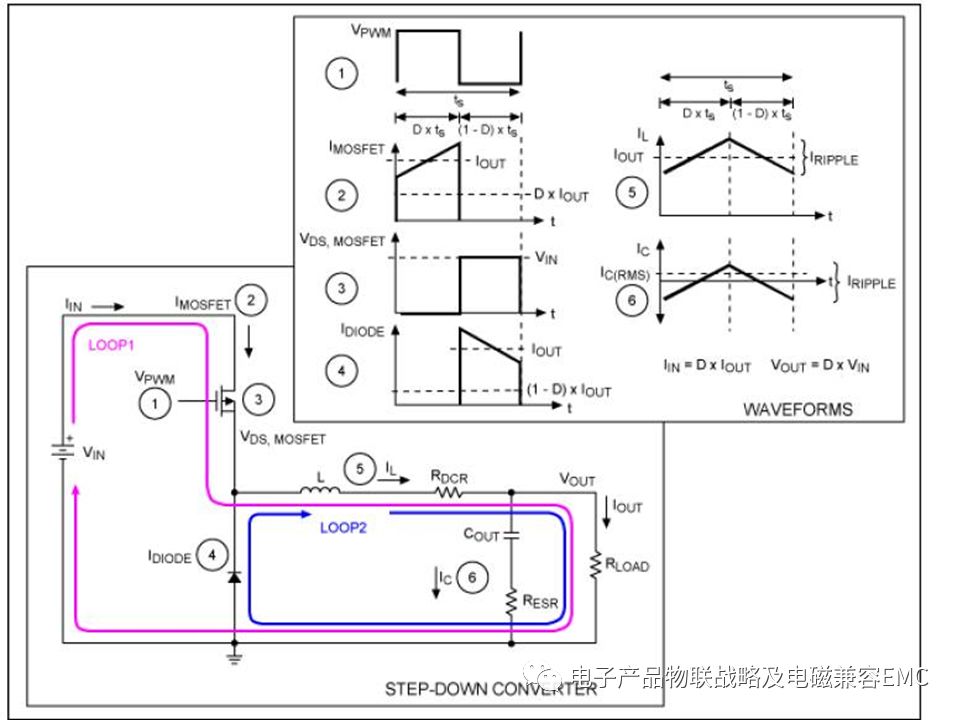

比如降壓型DC－DC／BUCK轉換器圖中標示了各點（1－6處）的開關波形，通過波形數據也可進行理論和實際的分析
器件的問題原理基本與FLY都相同；關鍵點BUCK電感！
對于上面這種非隔離BUCK電路的效率優化方法－電感問題顯得更為重要��！
①設計電感讓其工作在CCM（電流連續）工作模式（峰值電流�。瓬p少開關損耗，銅損和電阻損耗
②線圈之間加絕緣膠帶－－－－減少內部繞組的分布電容。
③應用大一個等級型號的磁芯（增加Ae）在成本和空間許可條件下。
電感參數的具體參數設計技巧：
⑴設計盡可能少的繞組圈數
⑵減少BAC（交流磁通擺幅）－－－－減少銅損和鐵芯損耗。
6．開關電源系統中看來變壓器電感的設計在功率達到一定的量時其損耗變得相對重要！變壓器設計的具體參數變化的效率對比
變壓器KP（△I／IP）的設計大小對效率的影響：
變壓器磁芯大小對效率的影響。
磁芯越大（Ae值越大）效率越高
設計變壓器KP值越小，電源效率越高。
如下對比參考：將我做的小功率電源90V－265VAC／15V－0．3A的小功率電源進行分析比較：提供一些數據參考
Core效率100VAC效率240VACLPKpISrms（A）BAC（G）NPNSEE16（AE：0．19）71．40％77．40％2．7mH10．621522148T＃3628T＃29RM6（AE：0．31）71．60％77．80％2．7mH10．62943148T＃3628T＃29RM6（AE：0．31）72．60％78．60％2．7mH0．80．571209122T＃3623T＃29
變壓器次級繞組圈數對變壓器效率的影響
次級繞組圈數在不超過3100GS的磁通密度條件下，次級圈數越少效率越高
如下對比參考：將我做的電源90V－265VAC／24V－0．33A電源進行分析比較：提供一些數據參考
Core效率100VAC效率240VACLPKpISrms（A）BAC（G）NPNSRM6（AE：0．31）79．60％83．60％2．45mH0．80．721122128T＃3422T＃28RM6（AE：0．31）81．60％83．60％2．95mH0．80．691476105T＃3418T＃28
7．同上我再對效率較高的BUCK電路中的BUCK電感設計分析對效率的影響
電感的鐵芯尺寸和電感線圈的圈數（電感量）對效率的影響如下圖：
⑴鐵芯越大電源的效率越大
⑵電感的感量小則電源的效率增大
⑶每層繞組間加絕緣膠帶較少分布電容提高效率
如下對比參考：將我做的高壓BUCK電源90V－265VAC／36V－0．33A電源進行分析比較：提供一些數據參考
Core效率100VAC效率240VACLPKpIp（A）BAC（G）NPEE16（AE：0．19）88．40％87．40％0．68mH0．660．922940130T＃29RM6（AE：0．31）88．40％87．80％0．68mH0．660．921830112T＃29RM6（AE：0．31）88．60％87．30％1．2mH0．440．822712112T＃29
8．變壓器及電感的對設計效率的總結：
A．反激變壓器
⑴選擇合適的鐵芯尺寸。
⑵設計最少得次級變壓器圈數
⑶設計參考的KP值0．6－1
⑷變壓器繞組之間加絕緣膠帶（組與組，層與層之間）
⑸變壓器的三明治繞法
⑹用大一等級型號的變壓器（增大Ae值）設計
B．BUCK電路中BUCK電感的設計
⑴繞組的層間加絕緣膠帶。
⑵在條件許可條件下用大的磁芯（增大Ae值）設計
9．開關電源系統的效率優化設計技巧
A．EMI的濾波電感的消耗功率。設計要求可做到60mW以下。
B．輸入整流橋電路的二極管設計。
C．電源RCD吸收電路設計
D．電源電路假負載電路設計。
E．優化IC外圍電路設計。
F．變壓器系統設計
H．輸出整流系統設計。
I．輸出電容得選擇和設計
注意：
一般來說，不同類型電介質的電容具有不同的ESR 等級。對于特定的容量和額定電壓，鋁電解電容和鉭電容就比陶瓷電容具有更高的ESR 值。聚酯和聚丙烯電容的ESR 值介于它們之間，但這些電容尺寸較大，開關電源中很少使用。
對于給定類型的電容，較大容量、較低的fS 能夠提供較低的ESR。大尺寸電容通常也會(huì )降低ESR，但電解電容會(huì )帶來較大的等效串聯電感。陶瓷電容被視為比較好的折中選擇，此外，電容值一定的條件下，較低的電容額定電壓也有助于減小ESR！
