隨著兩節鋰電串聯的應用普及，兩節鋰電充電管理芯片的出貨量也越來越大，傳統的降壓型充電管理方案需要配置9V適配器，給廠家增加額外的生產成本。另外由于兩節鋰電池的個體差異、溫度差異等原因造成電池端電壓不平衡，導致電壓低的那節電池充滿后另外一節無法充電，影響電池的充放電次數，縮短電池使用壽命。
有鑒于此，深圳市永阜康科技有限公司現在力推帶均衡功能兩節鋰電池升壓充電管理IC-CS5086，實現USB對兩節鋰電池均衡充電，無需傳統的9V專用適配器，高達90%的效率，最大1.5A的充電電流。
概要
CS5086E是一款5V USB輸入,支持雙節串聯鋰電池/鋰離子電池的升壓充電管理IC。同時集成有NTC功能和電池自動電量均衡功能,其最大的充電電流可達1.5A。CS5086E集成 功率MOS，采用異步開關架構 ，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5086E具備電池電量平衡電流功能,可有效的延長電池包的壽命,其平衡電流的大小可由外部電阻調節.
CS5086E的升壓開關充電轉換器的工作頻率為500KHz，轉換效率為90%,其內部集成高壓晶體管,提高了CS5086E在各種復雜應用條件下的可靠性 .CS5086E輸入電壓為5V，內 置自適應環路 ，可智能調節充電電流，防止拉掛適配器輸出，可匹配所有適配器。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~18V,內部集成高壓晶體管
最大1.5A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
自動電量平衡功能,可為串聯電池分別充電
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護
ESD 4KV
ESOP10L封裝
藍牙音箱、電子煙、對講機、POS機、鋰電電池包、玩具
管腳排列及定義
典型應用圖

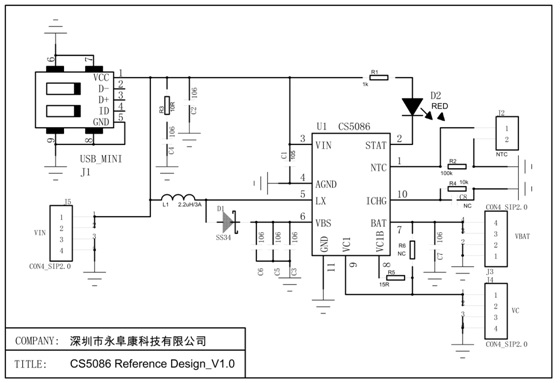

DEMO板電路圖

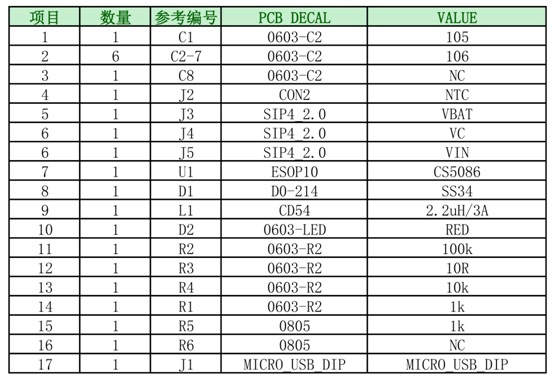

DEMO板物料清單

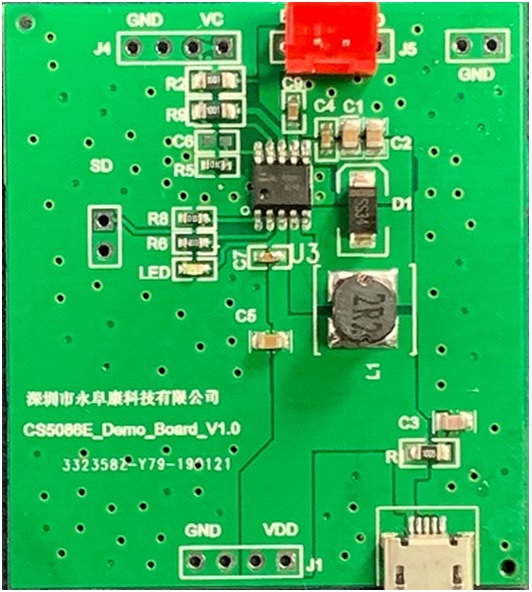

DEMO實物圖

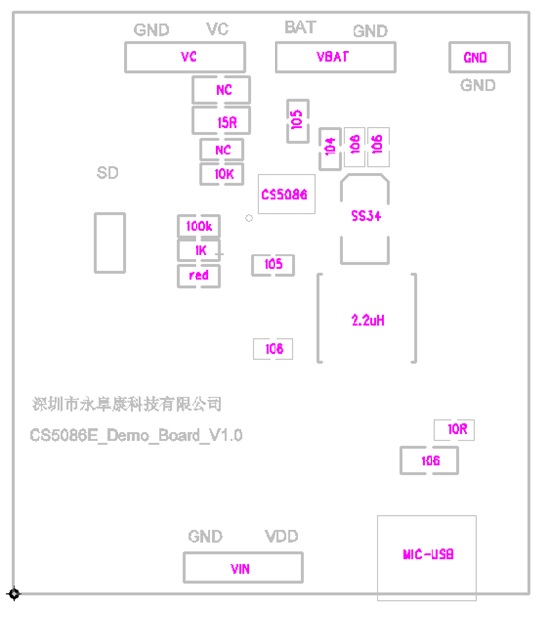

DEMO板PCB頂層貼片圖

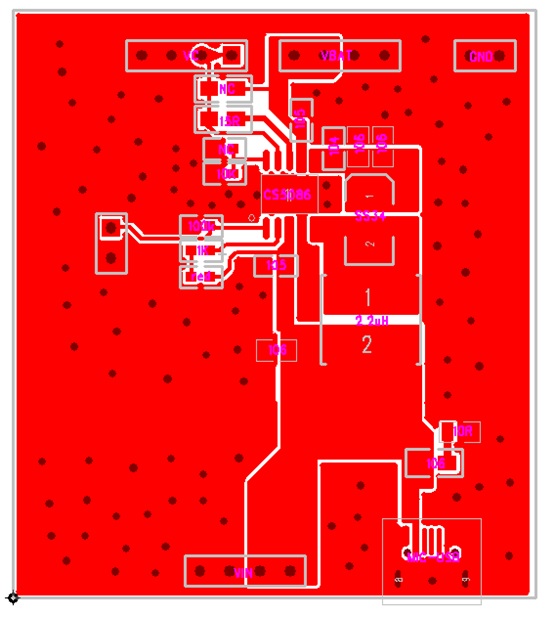

DEMO板PCB頂層設計圖

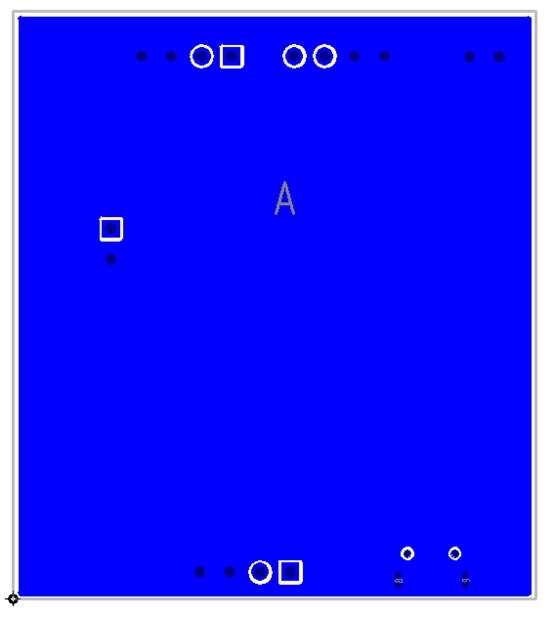

DEMO板PCB底層設計圖
