中國上�！獤|芝電子元件及存儲裝置株式會(huì )社（“東芝”）宣布已開始了“TB9058FNG”樣品的發貨�！癟B9058FNG”是一種具備LIN（局域互聯網絡(luò )）從屬功能的車載直流電機驅動器IC，能與車載網絡(luò )的LIN 2.0主IC通信。這款全新IC適用于使用0.3A輸出電流的LIN總線的多種應用，包括車載空調（HVAC）風門控制驅動器等，并將于2019年12月開始批量生產。

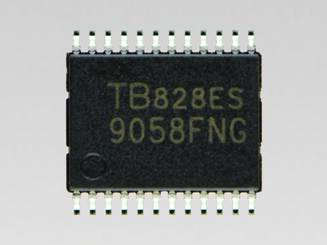

TB9058FNG示意圖
該新IC通過外部LIN總線接收電機轉動目標的位置數據，然后驅動電機至目標位置。
因為這款I(lǐng)C具有H橋電機驅動器的硬件邏輯和帶增強校驗和[1]的LIN通信功能，所以無需軟件開發。它能夠檢測過壓、過流和過溫，防止異常工作狀況。
該新IC的工作溫度范圍是-40到125℃，符合汽車應用要求并將通過AEC-Q100認證。
主要特性：
• 全硬件邏輯，簡化控制；
-無需軟件開發。LIN通信控制電機。
•為車載空調風門控制驅動器提供行業最低水平[2]導通電阻與功耗；
-導通電阻（高+低）：2.2Ω（典型值）
-功耗：低于10μA（休眠模式）
•一條總線最多可連接16個從節點；
-用開關引腳可設置16個節點ID。
•帶有標志輸出的多項異常檢測功能。
-檢測過壓、過流和過溫。
主要應用：
車載空調風門控制驅動器。
主要規格：
|
器件型號
|
TB9058FNG
|
|
通信方法
|
LIN1.3＋增強校驗和
|
|
通信速度
|
19,200／9,600／4,800／2,400 bps（用開關引腳設置）
|
|
電機驅動器
|
DC電機驅動器（H橋） 1通道
|
|
導通電阻
|
25℃時（高+低）2.2Ω（典型值）
|
|
輸出電流
|
0.3A
|
|
功耗
|
低于10μA（休眠模式）
|
|
異常檢測
|
過壓、過流、過溫檢測
|
|
工作電壓
|
7V至18V（絕對最大額定值：40V）
|
|
工作溫度
|
-40至125℃
|
|
封裝
|
SSOP24-P-300-0.65A
|
|
7.8mm×7.6mm
|
|
可靠性
|
通過AEC-Q100認證
|
|
批量生產
|
2019年12月
|
注釋?zhuān)?br>
[1] 增強校驗和：LIN 2.0及更高版本校驗和類型
[2] 截至2019年1月31日。東芝調研。
|
