MAX77860可有效降低系統復雜度、簡化軟件開發流程

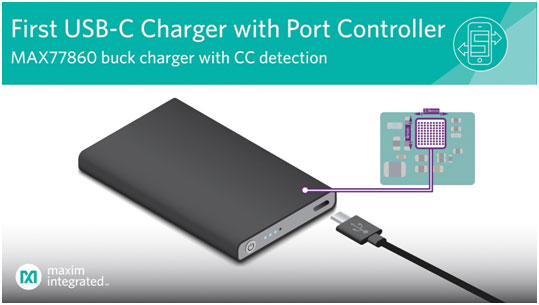

Maxim Integrated Products, Inc (NASDAQ: MXIM)宣布推出MAX77860 3A開關模式充電器，幫助設計者為便攜式鋰離子電池供電設備輕松增加USB Type-C(USB-C)充電功能。該器件是行業首款集成USB-C端口控制和充電功能的USB-C buck充電器，無需獨立的主機控制器，簡化軟件開發流程并降低整體材料清單(BOM)成本，適用于金融支付終端、移動電源、工業計算機、掃描儀、無線通信設備、多媒體設備、充電底座、便攜式揚聲器和游戲機等應用。

現在，各式各樣的消費類電子設備開始采用USB-C接口，以支持快速發展的通信和電池充電功能，實現更小的設計尺寸。當前設計需要通過主處理器檢測電流并配置充電器輸入電流上限。IDTechEx調查顯示，PC、筆記本電腦和手機推動了USB-C的早期應用，而得益于其他便攜設備的普及，USB-C應用將在2020年達到8.5%的年增長率。

為縮減設計尺寸、簡化系統硬件及軟件設計，MAX77860集成了USB-C配置通道(CC)端口檢測和15W電池充電器。這些功能允許電池以USB-C規范的最高速率進行充電，設計尺寸減小30%，同時簡化軟件開發流程。CC引腳檢測功能省去了端對端USB連接的需求，可自啟動充電，簡化設計。

主要優勢

高集成度：省去獨立的端口控制器和諸多分立元件；得益于高達2MHz/4MHz的開關頻率，電感和電容尺寸進一步降低，使方案尺寸比最接近的競爭器件縮小30%；高集成度特性有效降低了整體BOM成本。

高效率：高效率buck轉換器有效降低系統散熱，效率達93%以上，充電電流高達3A。

設計靈活性：向下兼容，可同時支持USB-C和傳統BC1.2或專用適配器。集成模數轉換器(ADC)節省微控制器資源，并支持高精度電壓和電流測量。

評價

“針對快速增長的物聯網市場，Maxim最新推出的MAX77860為該領域設計工程師帶來了切實的優勢�！迸深ｋ娮�電源管理IC事業部全球產品經理Kimberly Majkowski表示：“器件在縮減成本和開發時間的同時，還提供了當今消費者需要的超高速電池充電能力�！�
“MAX77860在尺寸僅為3.9mm x 4.0mm的封裝中集成了充電器、電源通路、低壓差穩壓器、ADC和USB-C CC檢測，極大降低系統復雜度�！盡axim Integrated移動方案事業部執行總監Perry Tsao表示：“如此高的集成度簡化了設計，以最小的印刷電路板空間提供更大功率和更多功能�！�
